Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Возгорание соединенных проводов

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Скрутка многожильного медного провода в распаренной коробке применяют, как промежуточную операцию перед пайкой или сваркой места соединения и обязательно требуется паять или произвести обжимные соединения. Если же вам что-то непонятно, пишите мне!

8 вариантов качественного соединение медного многожильного провода. Как выбрать надежный способ

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Возгорание соединенных проводов

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

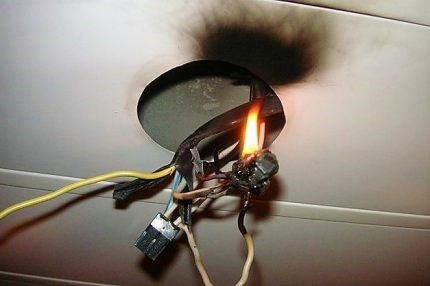

Точки соединения проводов – наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Самый старый способ, который можно было использовать для сборки цепей с невысокой нагрузкой. Требует минимума времени, а из материалов – только моток изоленты. Скрутка считается слабым соединением

Выполняется для увеличения надежности скрученных проводников. Для проведения пайки необходим припой, флюс и специальный электроинструмент – паяльник. Отличается трудоемкостью и подходит на для всех видов соединений

Контактным разогревом скрученные проводники превращают в единый монолит. Минусы – использование сварочного инверторного аппарата, трудоемкость. Необходимы специальные навыки и квалификация

Пластиковые изделия для соединения только пары проводниковых жил. Провода закрепляются в корпусе коробки винтами. Способ популярный, экономичный, но подходит не для всех типов проводов

Для коммутации двух проводников потребуется болт с гайкой и три шайбы, которые устанавливаются между жилами и с обеих сторон. Минусы – большой объем, требуется много изоляции, соединение со временем может «разболтаться»

Коммутация происходит не за счет затягивания винтов, а пружинным соединением. Общеизвестным примером такого вида клемм стали изделия Wago, обеспечивающее надежность и возможность работы с несколькими проводниками сразу

Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?

Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.

Кабель ПУГВ или ПВ-3

Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.

И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.

Как соединить провода без пайки: обзор лучших способов советы монтажников
Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами. Если же вам что-то непонятно, пишите мне!

Два провода в один автомат. Можно ли подключить два провода к одному автомату

    (новая маркировка, ПуВ) — медная однопроволочная жила в одинарной изоляции из ПВХ. Имеет 1 класс гибкости. (ПуГВ) — медная многопроволочная жила, аналогичная изоляция. Класс гибкости зависит от сечения: 3 — при сечении ≥ 4 мм 2 , 4 – (2,5-4,0) мм 2 , 2 – (0,5-1,5) мм 2 . — ПВХ изоляция, многопроволочная жила. Обладает максимальной гибкостью (в сравнении с предыдущими марками). В зависимости от сечения она может быть 5 или 4 класса.

Применение алюминиевых кабелей для монтажа автоматики

Не рекомендуется монтировать автоматику в распределительный электрощиток, соединяя её алюминиевым проводом, в силу его:

  • низкой прочности (ломается при перегибах);
  • скрутку алюминиевых проводов практически невозможно припаять, весьма сложно сварить. Это приводит к высокой вероятности нарушения контакта со временем.
  • При равных сечениях способен пропускать меньшие токи;
  • согласно требований ПУЭ (п.7.1.34 — В зданиях следует применять кабели и провода с медными жилами).

Однако, если вы сможете найти провода с жилами из сплава алюминия и железа марок 8030, 8176, можно воспользоваться ими. Эти марки обладают повышенными механическими свойствами. Производитель заявляет о гибкости 6, наивысшего класса. Достигнуть этого удалось за счёт изменения структуры имеющейся кристаллизационной решётки материала.

Такой провод допускает без повреждения изгиб под углом до 90° в течение 15 раз.

Материал обладает рядом существенных преимуществ по отношению к меди:

Поэтому, начиная с 16.10.17, Минэнерго разрешил применять алюминий (в данном исполнении) при обустройстве электропроводки квартир и жилых домов. Основание — приказ № 968.

Провод для электрощита
