Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

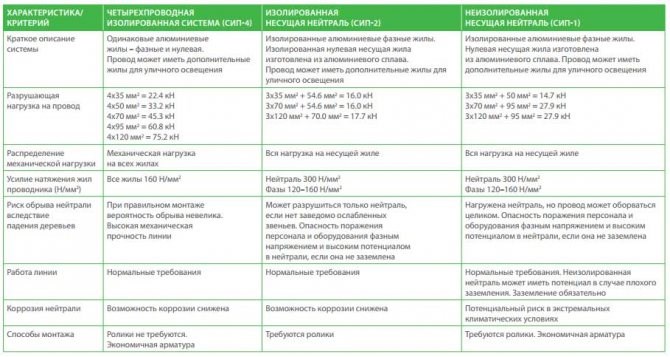

Структурные различия СИП

В сетях напряжением до 1кВ применяется всего два типа изолированных проводов, хотя их существует больше. Чтобы понять, в чём состоит разница между ними, мы представили небольшой информационный список:

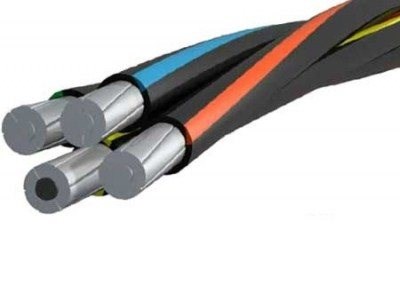

  • СИП-1 представляет собой пучок скрученных фазных проводов с изоляцией и одного неизолированного нулевого проводника, выполненного из высокопрочного сплава АВЕ. Имеет от одной до четырёх токопроводящих жил.
  • Отличительным признаком СИП-2 является наличие изоляции не только на фазных проводах, но и на нулевой жиле, и естественно, он отличается более высокой стоимостью. Именно поэтому его применяют в основном на высоковольтных линиях.
  • Этот вид провода имеет минимум две токоведущих жилы, но при этом несущая (нулевая) у него отсутствует. Он предназначен именно для выполнения ответвлений от ЛЭП в сторону зданий и прокладки по стенам.

Примечание! Другие разновидности СИП отличаются друг од друга не только вариантом исполнения изоляции, но и количеством жил. Однако для выполнения вводов электроэнергии в дом чаще применяют только СИП-1 и СИП-4 – остальные предназначены для линий с напряжением до 35 кВ.

Далее смотрим, как соединить СИП кабель между собой и производить с ним любые другие манипуляции.

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

Правильный монтаж СИП кабеля: как выполняется и что для этого нужно
Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Его отличительным признаком является наличие поверхностной изоляции из термопластичного или сшитого светонепроницаемого полиэтилена, что делает эксплуатацию линий и отводов более безопасными. Если же вам что-то непонятно, пишите мне!

Соединение СИП с медным кабелем, как соединить между собой

Отведение СИП от ВЛ к дому

Для того чтобы выполнить подключение СИП провода от столба к дому, необходимо точно замерить расстояние до ближайшей опоры. Если оно превышает 25 метров, придётся ставить дополнительный электростолб – возможно, прямо во дворе.

Если же норматив соблюдён, можно прокидывать провод непосредственно от уличной опоры. Разбираемся, что для этого нужно.

Необходимая арматура

Для проведения монтажных работ требуется такая арматура:

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

Процесс в действии

Теперь проиллюстрируем, как всё это собирается в единую конструкцию.

Установка анкеров и протяжка провода

Сверлить электрическую опору нельзя, поэтому для установки кронштейнов здесь используются не анкерные болты, а бандажная лента. Её оборачивают в два ряда вокруг столба и фиксируют скрепками (букелями).

  • Для присоединения к ВЛ требуется установить ответвительные зажимы одной стороной на магистральный провод, а другой – к проводу, который будет идти к дому. На картинке стрелкой показан центральный болт. Его необходимо затягивать накидным ключом до тех пор, пока он не оторвётся.

Примечание! Высота подведения провода к зданию по СНиП составляет 2,75 м, но если сам дом не соответствует этому параметру, ввод может быть осуществлён через крышу.

Тип анкеров для монтажа на фасад подбирается исходя из стенового материала. После закрепления кронштейна, за его ушко цепляется анкерный зажим с вдетым в него проводом аналогично тому, как это делалось на противоположном конце. Установку зажима нужно выполнить так, чтобы провод между столбом и стеной дома был натянут, а не провисал.

Если расстояние ближайшего столба ВЛИ до вашего дома оказалось больше 25 метров и пришлось устанавливать промежуточную опору, провод на неё будет крепиться так, как показано на картинке снизу.

Разводка по фасаду и наращивание провода

После закрепления провода на кронштейн, используя скобы или другие крепёжные элементы, его свободный конец можно протянуть по фасаду к тому месту, где будет произведён ввод. Чаще всего это щиток, в котором установлен автомат.

Если длины провода не хватает, чтобы дотянуть его до нужной точки, в месте установки на фасад кронштейна выполняют соединение СИП кабеля между собой. Делать это в пролётах, особенно если использован провод СИП-4, не рекомендуется.

На заметку! Для соединения провода лучше всего применять прессующуюся гильзу. Но если её под рукой нет, стыковку проводов можно выполнить так: несущую жилу соединить плашечным зажимом, а фазные токопроводники – с помощью таких же ответвительных зажимов, что использовались на электростолбе. Вот как это будет выглядеть это соединение:

Как соединить СИП с медным неизолированным проводом?

Провод СИП призван выполнять разные задачи, поэтому его конструкция, количество жил в разных вариантах исполнения отличаются друг от друга. Для токопроводящей части используется алюминий, что может привести к некоторым сложностям в процессе соединения их с кабельными жилами из меди.

Самонесущий провод нельзя коммутировать с голыми медными электропроводниками путем скрутки, так как при этом потеряется качество передачи тока, а также при эксплуатации это может привести к проблемам с пожаробезопасностью.

Каким образом соединить правильно эти два провода вместе?

Чтобы всё сделать правильно, нужно исполнять точный алгоритм действий.

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

СИП: расшифровка, характеристики, монтаж и как соединить между собой
Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении. Если же вам что-то непонятно, пишите мне!

Как соединить СИП с медным проводом, статья / Новости

  • Высокие характеристики безопасности, благодаря чему монтировать его можно самостоятельно, без участия квалифицированного специалиста. Тем не менее, при полном отсутствии опыта лучше не рисковать и обратиться за помощью к электрикам.
  • Надежность – изделие будет исправно выполнять свои функции при любых обстоятельствах.
  • Хорошие эксплуатационные качества, позволяющие применять проводник в разных климатических условиях, при температурных перепадах. СИП не страшны ветра и морозы, так как благодаря специальному составу оболочек он сохраняет прочность и гибкость независимо от меняющихся факторов внешней среды.
  • Возможность без проблем соединять его с другими типами электропроводников.

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввгКоммутация СИП с медным кабелем с помощью клемм

Пружинные клеммы относятся к недорогим расходным материалам, однако помогут оперативно и качественно в бытовых условиях сконтактировать СИП с голым проводом из меди без изоляции. В самом начале процесса необходимо снять изоляционный слой с проводника, вставить голые жилы в отверстие клеммы и произвести фиксацию соединение пружиной.

Коммутация СИП и медного провода через ответвительный зажим

Ответвительный зажим также именуют «орешком» и применяют там, где требуется подсоединить провод к уже обустроенной сети без разрыва. Представлен «орешек» герметичной коробкой, внутри неё есть 3 биметаллические пластинки и винты. Перед тем, как поместить токоведущие жилы в коробку, их зачищают, а уже после помещают внутрь и фиксируют.

Болтовое соединение электрических кабелей

Такой вариант коммутирования с помощью шайб, гаек, болтов применяется, если нет под рукой других специально предназначенных вспомогательных материалов. Этапы процесса выглядят так:

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм)

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

Строго соблюдаете последовательность — от середины в конец.

Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Важное замечание: если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Нельзя соединять магистральный СИП через прокалывающие зажимы.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В этой статье мы рассмотрим следующие вопросы соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой. Если же вам что-то непонятно, пишите мне!

Соединение проводов СИП между собой и с медным проводом — зажимы и гильзы

  1. СИП-1 – с оголенной нулевой жилой. Применяется для магистральных линий и ответвлений.
  2. СИП-2 – с изолированной нулевой жилой. Используется для осветительных сетей, передачи электроэнергии через магистрали и ответвления.
  3. СИП-3 – одножильный изолированный провод для высоковольтных сетей.
  4. СИП-4, СИП-5, СИП-5нг – два или четыре скрученных изолированных провода без нулевой несущей жилы. Применяются для ответвлений от магистралей к домам.

Последовательность монтажа

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Учитывая марку и ценовую политику продающей компании, кабель СИП может стоить от 40 до 400 рублей и более за погонный метр продукции. Если же вам что-то непонятно, пишите мне!

Соединение СИП с кабелем: разные способы и виды соединений

  • СИП-1 — провод с оголенной нулевой жилой, который, как правило, включается в магистрали и различные ответвления;
  • СИП-2 — кабель с нулевым проводом и изоляционным слоем, который используется в осветительных сетях и питающих магистралях;
  • СИП-3 – одножильный изолированный кабель, который применяется в высоковольтных линиях;
  • СИП-4, СИП-5 и СИП-5НГ содержат 2 или 4 изолированных туго скрученных проводника без нулевой жилы. Они используются для обустройства ответвлений к домам (магистральная линия).

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

Щит учета расположен на опоре линии

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Щит учета расположен на стене дома

Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.

Иногда можно увидеть, как соединение самонесущего изолированного провода с медным кабелем выполняют гильзой, требующей последующей опрессовки.

  • Монтаж гильз требует наличия специального оборудования.
  • Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
  • Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

Технология установки соединителя предоставлена на видео:

Соединение СИП между собой

Способы такого соединения зависят от цели, которая при этом преследуется. Скрепление проводов между собой на опоре может быть двух видов:

В первом случае используют зажимы MJPT, об этом упоминалось выше. Во втором случае провода достаточно соединить прокалывающим зажимом.

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

Как соединить провода СИП меж собой

Рис. 23. Зажимы типа РА, РА S имеют подвижной клин, поэтому монтажный инструмент не требуется. Клин изготовлен из погод о — и ультрафиолетостойкого полимера.

Также может быть обозначено, каким способом соединить провода. Обычно, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

25. Технические данные анкерных зажимов для самонесущей системы изолированных проводов для крепления изолированных проводов абонентовНаибольшая дли-тельно допустимая нагрузка, кгс/мм 2

Все другое только через гильзы. Для опрессовки соединителей всех размеров употребляются только две матрицы.22. Технические данные герметичных изолированных гильз MJPB

СИП 3

Как нарастить сип 4х16 между собой - Инженер ПТО
Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса. Если же вам что-то непонятно, пишите мне!

Щит учета расположен на опоре линии

  • Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
  • Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
  • Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
  • Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Что важно знать

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Как Соединить Сип и Медный Провод • Соединение сип с кабелем ввг

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Цена кабеля

Учитывая марку и ценовую политику продающей компании, кабель СИП может стоить от 40 до 400 рублей и более за погонный метр продукции.

Наличие изолирующего покрытия обеспечивает высокие эксплуатационные качества и широкий спектр применения данной продукции. Чаще всего указанный материал задействуется для энергоснабжения домов, соединения объектов на промышленных предприятиях, подключения потребителей.

По сравнению с другими вариантами материалов, СИП выгодно отличается следующими достоинствами:

  • меньшим значением реактивных потерь;
  • отсутствием применения дополнительных изолирующих элементов на опорах;
  • большей компактностью, в связи с многожильной конструкцией;
  • защищённостью от коррозии по причине наличия изолирующего покрытия;
  • отсутствием опасности замыкания при сильном ветре;
  • затруднённостью несанкционированного подключения.

Недостатки – значительная масса погонного метра, с необходимостью сокращения дистанции между опорами и необходимость дополнительной защиты при использовании в помещениях особых категорий опасности.

виды-сип

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП это неизолированный несущий провод, например в СИП-1. Если же вам что-то непонятно, пишите мне!

Как соединять гильзами СИП

  • прибор ставится в позицию «прозвонки». Исправность мультиметра проверяется соединением контактов. При соответствующем сигнале, можно приступать к проверке;
  • щупами проверяется каждая жила – с приложением разных контактов к отдельным концам провода. Сигнал свидетельствует об отсутствии повреждений.

Условия прокладки

Прокладка кабеля не требует особенной квалификации. В процессе выполнения таких работ могут использоваться специальные опоры или конструктивные элементы строений.

Условия прокладки проще рассмотреть на примере его размещения на ж/б опорах:

  • сохранность изолирующего покрытия обеспечивается специальными пластиковыми роликами или коушами, допускающими беспрепятственное перемещение кабеля;
  • провод не допускается тянуть волоком по земле или ветвям деревьев, чтобы не нарушить изоляцию;
  • перед креплением на опоре, кабель протягивают через подвижное устройство и фиксируют;
  • нельзя взаимно сматывать два и более провода, при совместной прокладке.

Крепление СИП на опоре и подвод к счетчику на опоре Перечень материалов необходимых для монтажа узла:

монтаж

  1. Монтажная лента – F 207.
  2. Скрепа – А 20.
  3. Комплект промежуточной подвески – ES 1500.
  4. Герметичный прокалывающий зажим ФИДОС 4-35/6-150 – РС 35-150.
  5. 2х Адаптер для зажима РС 35-150 – F 2.
  6. Анкерные кронштейны – СА 1500/2000.
  7. Анкерный зажим для проводов абонентских ответвлений – РА 25.
  8. Измерительно-распределительный шкаф из полиэстера 320х665х235 – MRO 1-S.

Отсутствие ошибок при выполнении работ исключит необходимость последующих ревизий и ремонта.

Оконцовка кабеля

Как соединять провод

Для соединения проводов может применяться несколько способов. Проще всего скрутить соответствующие жилы, впоследствии пропаяв. Для этого необходимо:

Спайка может изолироваться специальной клейкой лентой или колпачками.

Для соединения также можно использовать болтовой зажим или специальные гильзы, зажимающие контакты:

А также можно соединить с помощью прокалывающего зажима:

Кабель СИП – распространённая позиция кабельно-проводниковой продукции. Главное для потребителя – правильно выбрать марку провода, учитывая характер предполагаемого использования.

Более подробно можете прочитать в паспорте изготовителя(откроется в новой вкладке): Открыть и читать файл.
