О проколах для СИП: способ соединения самонесущих проводов прокалывающимися зажимами

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.

Зажимы бывают разных видов и конструкций, но можно классифицировать их следующим образом:

  1. По допустимому сечению подсоединяемых проводов. Обычно с одним болтом до 95-120 мм², а с двумя болтами — для более толстых жил, например, до 240 мм² (но не всегда).
  2. Одноболтовые и двухболтовые (различается допустимое сечение для соединения и допустимая сила тока через них).
  3. Герметичные и негерметичные (классы защиты могут быть разными, согласно классификации IPxx).
  4. Для соединения изолированного провода с голым (прокол только со стороны одной из жил), для соединения двух изолированных СИПов (с двух сторон есть прокалывающая часть).

Примерная номенклатура разных вариантов прокалывающих зажимов:

Номенклатура зажимов

Напоследок рекомендуем просмотреть видео, в котором рассказывается что собой представляют зажимные механизм для самонесущих изолированных проводов и как они монтируются:

Вот мы и рассмотрели особенности монтажа, назначение и принцип действия прокалывающего зажима для проводов СИП. Надеемся, информация была для вас полезной и интересной!

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Несмотря на то, что зажимы исключают возможность удара током, а провода изолированы, индивидуальные средства защиты применять необходимо. Если же вам что-то непонятно, пишите мне!

Как соединить СИП с медным кабелем (ААВГ или ВВГ)

  1. Пластины из алюминиевых сплавов и с зубцами пирамидальной формы, размещенные в шахматном порядке (рис. а ниже).
  2. Алюминиевые или медные пластины с клиновидными зубьями наподобие пилы (рис. б).
  3. Пластины из алюминия, совмещающие достоинства предыдущих типов (рис. в).

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.
  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

Как Соединить Сип Между Собой Проколами • Виды изделий

Монтаж прокалывающего зажима

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ.

Порядок действий при монтаже следующий:

  • Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
  • Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
  • Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
  • Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Процесс монтажа

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

  • Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
  • Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
  • Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.
О проколах для СИП: способ соединения самонесущих проводов прокалывающимися зажимами.
Подключение СИП к контактам вводного устройства осуществляется по строго нормируемым правилам, предусматривающим образование надёжного неразрывного соединения. Перед тем, как соединить сип с медным кабелем, например, необходимо будет воспользоваться специальными переходными приспособлениями.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления типовая конструкция с зубцами. Если же вам что-то непонятно, пишите мне!

Соединения СИП-кабеля с медными проводами проколом и соединителем

  • Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
  • Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
  • Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.

Основные производители устройств

Наиболее популярные зажимы

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Марки СИП

При рассмотрении известных исполнений можно выделить следующие позиции, в которых нулевая жила используется в качестве несущего провода:

  • СИП-1 – это провод с оголенной нулевой жилой, включаемый в магистрали и различные ответвления;
  • СИП-2 – кабель с изолированным нулевым проводом, предназначенный для обустройства осветительных сетей, а также питающих магистралей;
  • СИП-3 – одножильный изолированный кабель, используемый в высоковольтных линиях;
  • СИП-4, СИП-5 и СИП-5НГ, содержащие два или четыре изолированных туго скрученных проводника без нулевой жилы.

Последние три позиции применяются исключительно для обустройства ответвлений к домам (магистральная линия). На рисунке ниже приведены конструкции разных проводов СИП в разрезе.

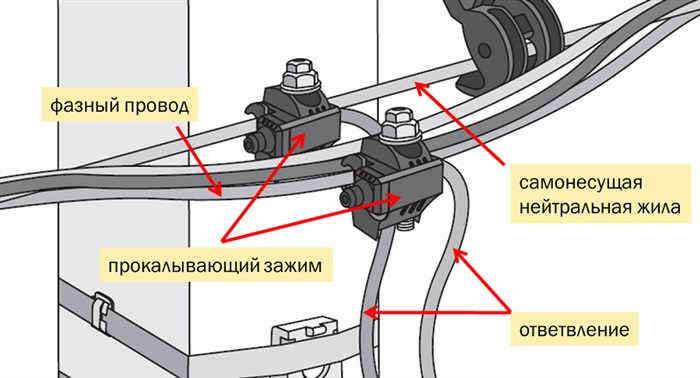

Устройство СИП

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Важное замечание если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Если же вам что-то непонятно, пишите мне!

Как нарастить сип 4х16 между собой — Инженер ПТО

  • При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
  • Подключение изолированным кабелем может быть выполнено своими руками;
  • СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
  • Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Способы соединения разнородных проводов

Поскольку ввод кабельной линии в дом осуществляется кабелем типа ввг, возникает необходимость в объединении его медных жил с алюминиевыми проводниками СИП. Из электротехники известно, что напрямую соединять медные и алюминиевые провода недопустимо из-за высокого переходного сопротивления в зоне контакта.

Помимо этого, для образования неразрывных соединений могут применяться следующие способы:

Рассмотрим каждый из этих вариантов более подробно.

Прокалывающие зажимы

Соединение провода СИП с кабелем ВВГ посредством прокалывающих зажимов возможно в самых различных вариантах. Самым распространённым из них является состыковка линейных проводников методом их разделения.

При фиксации СИП на стенах дома прокалывающий зажим делается на два изолированных провода, которые вставляются в специально подготовленные отверстия, а затем затягиваются имеющимся сверху болтом.

Обратите внимание! Затяжка соединения может производиться посредством одного общего болта или раздельно – один соединитель для каждой жилы.

Прокалывающий зажим

Герметичный корпус таких зажимов изготавливается из армированного стекловолокном полимера, который надежно защищает внутренние пространства от влаги и ультрафиолета.

Болтовое сочленение

За основу формирования неразрывного контакта в этом случае взят принцип исключения непосредственного контакта двух соединяемых проводов. Для его реализации потребуется простейший набор фиксирующих средств, состоящий из болта, гайки и нескольких шайб с упругой частью.

Важно! При закреплении болта между концами разнородных проводников устанавливается лужёная шайба, защищающая их от случайного соприкосновения.

По завершении оформления контакта сборку рекомендуется замотать изоляционной лентой.

Клеммное соединение

Ещё один известный способ сочленения проводов из разнородных металлов – применение специальных клеммников, таких, например, как:

  • Соединители «Wago», относящиеся к наиболее распространённым в практике бесконтактного подключения разъёмам;
  • Клеммники серии 222, а также 773 и 2273, рассчитанные на стыковку без использования винтового зажима (такие конструкции иногда называют «орехами», которые оптимально подходят для проводников с небольшим сечением жил);
  • Для кабельных линий с проводами большого диаметра применяются специальные напрессованные алюминиево-медные гильзы.

Разъёмы типа «Wago» имеют стандартное исполнение, заключающееся в образовании мощного подпружиненного соединения с клавишным отключением. В состав серийных клеммников входят три биметаллические пластины и специальные винты для их стяжки.

Гильзовые соединения образуются в соответствии с их названием. При этом концы проводников тщательно зачищаются, а затем вставляются в гильзу и плотно сдавливаются посредством пресса.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

Как Соединить Сип Между Собой Проколами • Виды изделий

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

О проколах для СИП: способ соединения самонесущих проводов прокалывающимися зажимами
Обратите внимание! Затяжка соединения может производиться посредством одного общего болта или раздельно – один соединитель для каждой жилы.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Подключение СИП к контактам вводного устройства осуществляется по строго нормируемым правилам, предусматривающим образование надёжного неразрывного соединения. Если же вам что-то непонятно, пишите мне!

Как соединить сип 2х16 между собой

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

Как Соединить Сип Между Собой Проколами • Виды изделий

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

Как Соединить Сип Между Собой Проколами • Виды изделий

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Проколы для СИП
Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике. Если же вам что-то непонятно, пишите мне!

Последовательность монтажа

Подключение СИП к кабелю на фасаде

Как Соединить Сип Между Собой Проколами • Виды изделий

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Только помните, что он должен стоять снаружи помещения, так как стандартный СИП — горючий проводник и заводить его в дом запрещено.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

5 комментариев

Здравствуйте! Первый вариант как раз используется для подсоединения к СИПу, я бы использовал именно его. Если решите использовать гильзы — обеспечьте их хороший контакт и влагозащиту.

Вывод такой:
Соединение с помощью Р645, но нужна информация из офф. источников о возможности такого способа соединения для моего случая. Существует она где-нибудь или нет?

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм 2 . Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Зажимы

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

  1. Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
  2. Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
  3. Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Как соединить самонесущий изолированный провод провод подключения к магистрали, закрепленный на анкер, а слева домашний кабель в дом, проложенный в гофре по стене обычно ВВГ или ВВГнг. Если же вам что-то непонятно, пишите мне!

Монтаж. Видео

  1. СИП-1 – с оголенной нулевой жилой. Применяется для магистральных линий и ответвлений.
  2. СИП-2 – с изолированной нулевой жилой. Используется для осветительных сетей, передачи электроэнергии через магистрали и ответвления.
  3. СИП-3 – одножильный изолированный провод для высоковольтных сетей.
  4. СИП-4, СИП-5, СИП-5нг – два или четыре скрученных изолированных провода без нулевой несущей жилы. Применяются для ответвлений от магистралей к домам.

Типы прокалывающих зажимов для СИП

  1. Р4 – малогабаритный зажим для подключения абонента и уличного освещения (рис. а ниже). Применяются контактные пластины из алюминия или луженой меди.
  2. P616R – для ввода в дом и уличного освещения (рис. б). Контактные пластины зажима выполнены из луженой меди.
  3. Р645 – для соединения СИП с медным или алюминиевым ответвлением (рис. в).

Перечисленные типы зажимов служат для соединения жил из меди или алюминия между собой. Их можно устанавливать на линиях, работающих под напряжением. Вторичный монтаж не возможен из-за срывной головки болта, выполненной из сплава алюминия.

Зажимы

Прокалывающие зажимы для СИП: а – Р4; б – Р616; в – Р645
