Как Соединять Проводку в Квартире • Метод опрессовки

Можно ли соединять провода разного сечения

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов.

Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов.

Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых.

Существует несколько рекомендаций для выполнения скрутки.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению.

Как Соединять Проводку в Квартире • Метод опрессовки

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия. Если же вам что-то непонятно, пишите мне!

Нарастить проводку в стене. Основные способы наращивания

  • ЗВИ-3 – СПП 1 — 2,5; ДДТ – 3;
  • ЗВИ-5 — СПП 1,5 – 4; ДДТ – 5;
  • ЗВИ-10 – СПП 2,5 – 6; ДДТ — 10;
  • ЗВИ-15 – СПП 4 – 10; ДДТ — 15;
  • ЗВИ-20 – СПП 4 – 10; ДДТ — 20;
  • ЗВИ-30 — СПП 6 – 16; ДДТ — 30;
  • ЗВИ-60 – СПП 6 – 16; ДДТ — 60;
  • ЗВИ-80 — СПП 10 – 25; ДДТ — 80;
  • ЗВИ-100 — СПП 10 – 25; ДДТ — 100;
  • ЗВИ-150 — СПП 16 – 35; ДДТ — 150.

Как соединить электрические провода наконечниками

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Как Соединять Проводку в Квартире • Метод опрессовки

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

  1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
  2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
  3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

Многожильный провод

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник или петлевой электровыжигатель — 4/4

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением в пределах 25 мм 2. Если же вам что-то непонятно, пишите мне!

Как правильно соединить многожильные провода между собой

  1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
  2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
  3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
  4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Как скрутить провода правильно

  1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
  2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
  3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
  4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

  1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
  2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
  3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Провод при скрутке греется

Обычные способы монтажа проводки

Соединительные шины
Соединителные шины устанавливаются в распределительных щитах на электроизоляторах. Они служат для соединения только нулевых и заземляющих жил. К этой токопроводящей пластине проводники крепятся с помощью винтов. Это обычный монтаж электропроводки для квартир.

Теперь рассмотрим самые надежные способы монтажа электропроводки.

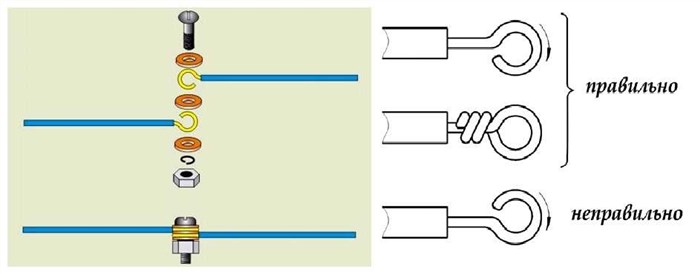

Скрутка проводников плоскогубцами

Как выполнить скрутку электрических проводников

Есть способы соединения проводников, которые выполнять не рекомендуется. Но из-за своей простоты и дешевизны такой монтаж электропроводки широко применяется. Скрутка проводов весьма распространена. Поэтому остается только напомнить, как лучше выполнить соединение скруткой.

Оголенные концы жил для скрутки не должны быть меньше чем 4 см. Для того, что бы получить достаточную плотность скрутки нужно приложить определенное усилие и сделать натяг скручиваемых проводов. Для многожильных проводов достаточным будет усилие пальцев руки. Одножильные проводники необходимо скручивать плоскогубцами.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой. Если же вам что-то непонятно, пишите мне!

Как провести электропроводку в квартире — все этапы электромонтажа

  • Делайте соединения проводников только в специально-отведенных для этого местах. Проще говоря, соединения электропроводки должны быть в специальных закрываемых коробках, к которым должен оставляться свободный доступ. А в стены должны заделываться только цельные провода.
