Устройство и принцип работы светодиодной лампочки
Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

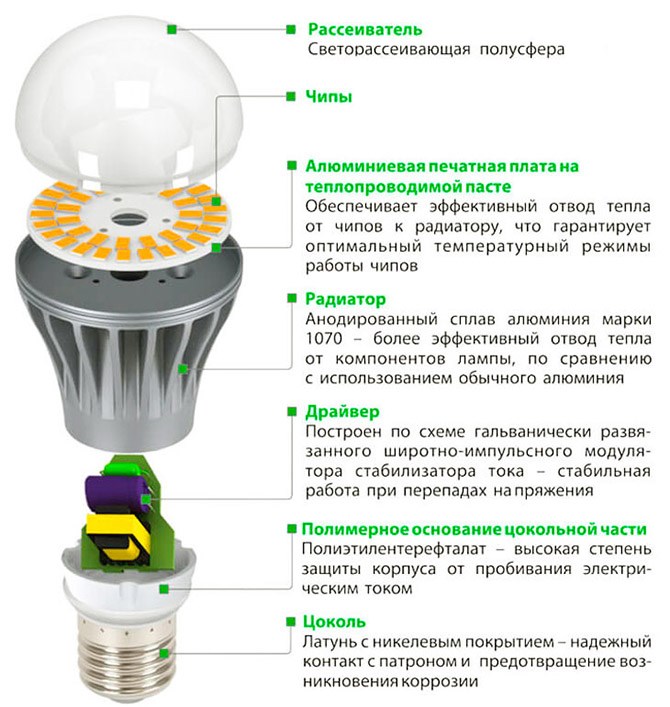

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:
Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.
Основы работы светодиодной лампы

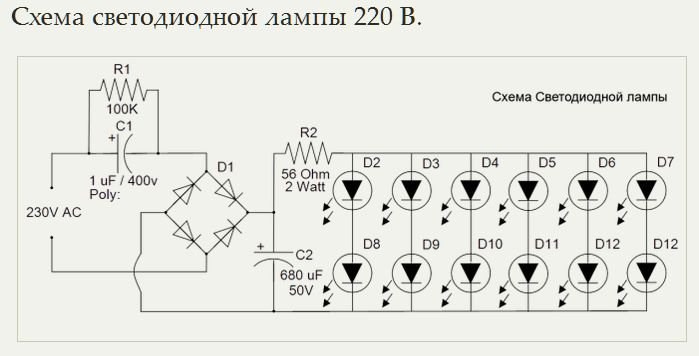

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:
Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.
Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.
Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.
Подсветка выключателя светодиодом своими руками
Почему светодиодная лампочка светится, когда она выключена
На самом деле, причин, по которым светодиод сопротивляется и не хочет гаснуть несмотря на то, что выключатель велит ему это сделать — достаточно много.
Среди часто встречающихся можно выделить следующие:
- Некачественная проводка — очень частая причина. Возможно, она просто обветшала, где-то на проводе повредилась изоляция.
- Прибор неверно подключили к электрической цепи.
- Порой такие любимые многими выключатели с подсветкой становятся виновниками того, что светодиоды не реагируют на выключатель.
- Лампа плохого качества. Вот и показывает так свой характер.
Выключатель с функцией подсветки
Тут происходит банальный конфликт. Выключатель не в состоянии обесточить электроцепь целиком, так как имеется подсветка, которая получает питание от сопротивления. Так как цепь, по сути, не замкнута, то некоторая часть напряжения поступает на лампу — отсюда и её свечение.
Справка. Такая же ситуация может возникнуть, если имеются другие, аналогичные устройства. Таймеры, фотоэлементы, датчика освещённости и движения.
Учитывая, что подобная ситуация встречается достаточно часто, электрики давно уже нашли несколько вариантов её решения.
- заменить выключатели;
- отключить подсветку;
- установить дополнительный резистор;
- вкрутить более слабую лампочку в осветительный прибор;
- установить сопротивление, имеющее большую мощность.
Из всего перечисленного проще всего поменять выключатели на классические, без всякой подсветки. Но это лишние финансовые издержки, да ещё и дополнительно затратить время нужно на демонтаж выключателя и установку другого.
Если иметь подсветку в выключателе не особо важно, то возьмите кусачки и перекусите сопротивление, от которого эта подсветка запитана. Если подсветку нужно оставить, то в схему следует включить шунтирующий резистор.
Чтобы его установить, нужно разобрать светильник, найти клеммник и прикрепить к нему провода резистора.
Таким образом, электричество, которое идёт через светодиод, уже не будет проходить по конденсатору драйвера, а направится в установленный резистор. Это не даст получать подзарядку от сопротивления и все лампы начнут гаснуть, как только будет нажат выключатель.
Если подобная неприятность происходит в люстре, в которой имеется несколько лампочек, то одну из них можно спокойно поменять на аналогичную, но более слабую. Она начнёт собирать на себя всё электричество, которое идёт от конденсатора.
Точно так же можно сделать и с люстрой на одну лампу, только понадобится приобрести и установить разветвитель с одной лампочки на две. Но если задействовать данный способ, одна из лампочек будет всё равно светиться.
Неисправности проводки
Очень часто изношенная и давно уже обветшавшая проводка является причиной того, что энергосберегающие лампы не выключаются. Если имеются сомнения в целостности изоляции, просто на некоторое время подайте на устройство электричество высокого напряжения, тем самым воссоздав ситуацию с пробоем в сети.
Причины и способы их устранения
Причины мерцания светодиодных лампочек и как их устранить.
Причина 1
Если установлены недорогие светодиодные лампы, в первую очередь ищите проблему в ней. Такие изделия, особенно неизвестного происхождения, сделаны с применением некачественных комплектующих. По этой причине возможно накопление заряда и мерцание даже при отключённом питании.
Чтобы убедиться, что проблема кроется в невысоком качестве лампы, то попробуйте поменяйте её. В 25% случаев мигание прекращается. Но меняйте не на такую же, купленную из одной партии, а попробуйте поставить лампу другого производителя.
Причина 2
Если замена лампы не помогла, проверьте правильность подключения к сети выключателя, особенно если электромонтаж был выполнен самостоятельно, а не профессиональным электриком.
Стандартная схема подключения предполагает, что фазный провод идёт на выключатель и разрывается им. Когда фаза подключена непосредственно к светодиодной лампе, то она в половине случаев будет мигать при выключенном питании.
Обращаем внимание — при использовании пробника-индикатора беритесь только за рукоятку, касание к рабочей части станет причиной удара током.
Причина 3
Для устранения проблемы уберите от лампы возможные источники электрического или электромагнитного поля. Поочерёдно отключите участки проводки в распределительной коробке. Если найден участок, при отсоединении которого светодиодная лампа перестала мигать, задумайтесь о замене провода в этой зоне квартирной сети.
Причина 4
Подобное мерцание может возникнуть и при плохом контакте в патроне или разъёме, при помощи которого подключена светодиодная лампа. Выкрутите её, проверьте состояние этой детали. При наличии окислов создаются условия для появления утечек тока, которые и становятся причиной кратковременного включения. Обычная зачистка контактов в большинстве случаев позволяет решить проблему.
Обращаем внимание — такие работы необходимо выполнять только при выкрученных пробках или отключённом автомате.
Основная причина 5
Но в основном с проблемой моргания светодиодной лампочки сталкиваются тогда, когда она подключается через выключатель с подсветкой. Причина заключается в следующем:
- Для сглаживания пульсации электрического тока после выпрямления на диодном мосте в драйверах применяется конденсатор. Отказаться от него нельзя, так как это вызовет увеличение показателя пульсации самого светодиода, что и встречается в дешёвых моделях led-лампочек.
- Установленная в выключателе подсветка обеспечивает наличие постоянного, хоть и минимального тока в цепи.
- В результате зарядившийся конденсатор активирует процесс включения светодиода, но его энергии хватает только для краткосрочной подачи необходимого напряжения на лампу.
Именно это и становится причиной периодического мигания светодиодной лампы. Причём такая проблема характерна и для люминесцентных экономок. Периодичность кратковременного включения лампочки зависит именно от ёмкости конденсатора драйвера.
Светодиодный индикатор включения в переключателе. Что такое неоновая лампа? Принцип действия, конструкция и характеристики
- Предельно допустимое напряжение должно быть не менее двукратного значения в сети, то есть — 440 В. Для этих целей подходят конденсаторы на 630 В.
- Если такого не удалось найти, подойдёт и ёмкость на 400 В, но её следует включать по схеме с одним последовательным и дополнительным шунтирующим сопротивлением в соответствии со следующей схемой.
