Как подключить датчик движения для освещения: схемы и инструкция по установке
Датчики движения – электронные устройства, предназначенные для фиксации движения, которое происходит в спектре их действия.
Назначение подобных детекторов может быть различным, и зависит от того, с какими приборами они сопряжены:
- Охрана.
В случае обнаружения движения на охраняемой территории, датчик включает тревожную сигнализацию. - Видеорегистрация.
Подключение детекторов движения к системе видеофиксации позволяет сэкономить объёмы памяти на записывающих устройствах, включая камеры лишь при появлении движущегося объекта. - Освещение.
Наиболее часто встречающаяся функция сенсоров движения, это включение и отключение осветительных приборов. Подключение датчика позволяет сэкономить расход электроэнергии и эксплуатационный ресурс ламп. - Климатические системы.
Датчики могут интегрироваться и с приборами, отвечающими за комфортный микроклимат в помещении. Например, при входе человека в комнату включаются вентиляция, обогрев или кондиционер.
- Проводные. Информация от них поступает по отдельно подведённой линии проводов.
- Беспроводными. Данные с детектора передаются при помощи радиоволн, GPS или WiFi-соединения.
- Фотоэлектрические. В основе их лежат излучатель и фотоэлемент, испускающие и улавливающие оптические лучи в видимом диапазоне.
- Ультразвуковые. В таких приборах в качестве рабочего излучения применяются ультразвуковые волны.
- Микроволновые. Детектор излучает электромагнитные волны сверхвысокой частоты.
- Томографические. Подобные приборы испускают радиоволны в различных диапазонах и анализируют их отражение от окружающих объектов.
- Инфракрасные. ИК-датчики способны улавливать тепловое излучение, и реагировать на него. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании сквозняком штор в помещении.
Инфракрасные датчики на сегодня являются самым распространённым типом детекторов движения. На них приходится более половины всего выпускаемого и продаваемого объёма таких устройств. Поэтому, далее мы будем именно на примере ИК-детектора рассмотрим, как подключить датчик движения на лампочку своими руками.
Схема подключения датчика движения для освещения: инструкция
Стоимость датчиков движения
Немаловажным критерием конкретного типа датчика является его стоимость. Она зависит от нескольких факторов. Самые простые проводные устройства обойдутся покупателю в 300-400 рублей, а в некоторых интернет-магазинах можно встретить продукцию, сделанную в КНР и того дешевле. Но при этом нужно учесть стоимость почтовой пересылки, которая полностью нивелирует финансовую выгоду.
Обзор инфракрасным сенсорам не нужно загораживать габаритной мебелью или перегородками. Тепловые лучи, в отличие от радиоволн или СВЧ-излучения, теряют свою силу, даже проходя через прозрачные препятствия, в виде окон или стеклянных перегородок.
Перед тем, как подключить датчик, нужно определиться с его углом обзора, чтобы в помещении оставалось как можно меньше слепых зон. Для большего охвата устройства лучше монтировать ближе к потолку, с небольшим наклоном вниз.
Если в квартире у вас имеются животные, следует приобретать прибор с функцией «размер движущегося объекта». Выставив нужный показатель, можно избежать ложной сработки, когда в поле зрения детектора будет попадать разгуливающий домашний питомец.
Датчик движения схема подключения к светильнику
Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.
| Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика. |
Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.
Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.
Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

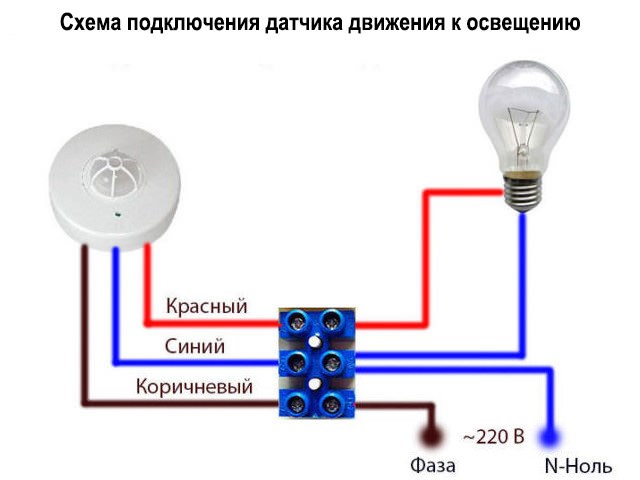

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.
В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.
Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.
Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.
После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

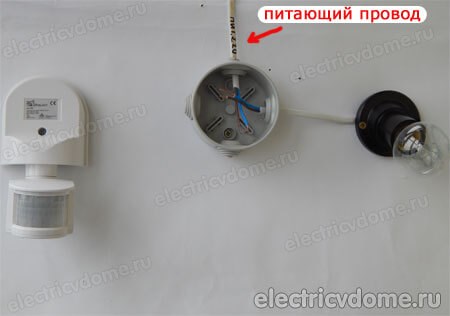

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.
Разбираемся с проводами. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.
Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного .
Светильники с датчиком движения: виды, установка, настройка
Можно ли подключить датчик с выключателем
Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.
Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, как подключить выключатель с датчиком движения и зачем это делать?
Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем, подключив обычный выключатель с одной клавишей в схему, параллельно датчику.
Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.
Правила эксплуатации устройств
Основным преимуществом светильника с датчиком движения является, конечно, комфортное управление. С таким прибором отпадает надобность в классических выключателях, которые нужно искать в темноте, обязательно включать даже тогда, когда руки заняты, и не забывать выключать, когда надобность в освещении отпадает.

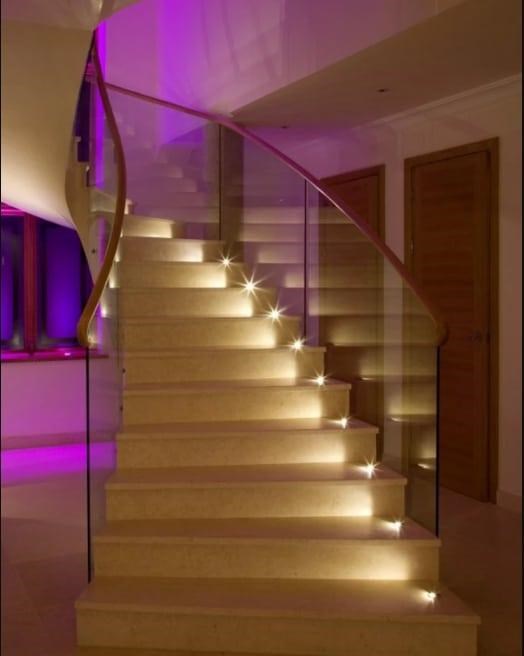

Автоматическая подсветка лестницы – это не только удобно, но и красиво
Следующий плюс – существенная (до 40–80%) экономия электроэнергии. Даже в собственном доме многие не отключают свет из-за банальных «лень», «забыл» или «я ненадолго отойду». Что уж говорить о местах общественных – вестибюлях, холлах, коридорах и т. п., где лампочки горят впустую 90% времени.

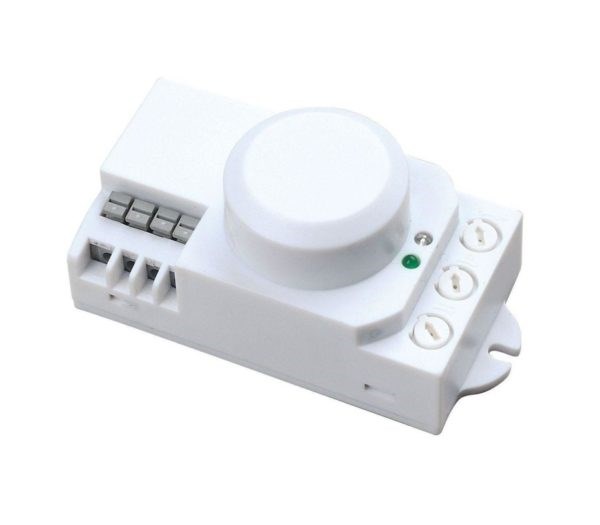

Как настроить датчик движения (чувствительность, время, освещенность)
- Высокая помехозащищенность и избирательность. Прибор абсолютно «не видит» предметов с малой магнитной и электрической проницаемостью. Он, к примеру, не реагирует на качание ветвей, или штор, но сразу заметит появление «биологического объекта».
- Малая чувствительность. Чтобы сенсор сработал, человек должен подойти к прибору достаточно близко. Обычно чувствительность подобных датчиков не превышает нескольких метров.
- Способность замечать не только движение, но и присутствие. Устройство способно отмечать не только передвижение, но и простое присутствие человека. Светильник с индуктивным датчиком, к примеру, не погаснет, если человек перестанет шевелиться, что часто случается при просмотре телевизора или чтении.

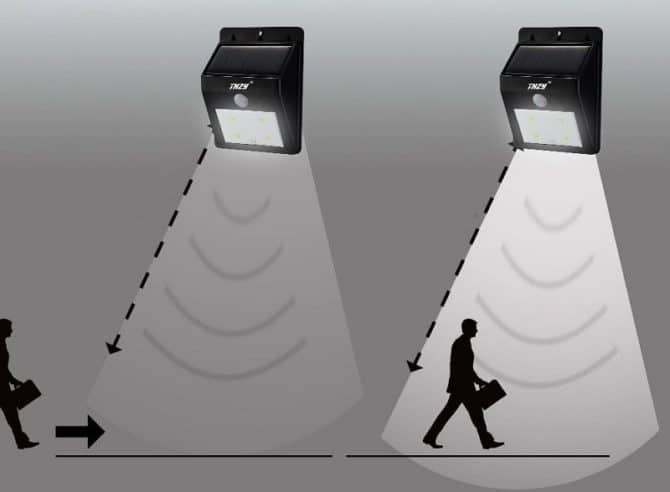

Беспроводные датчики движения

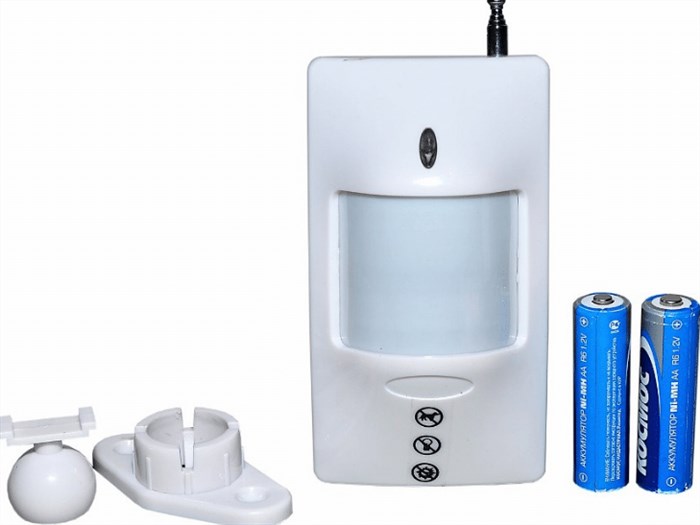

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.
Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.
Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.
Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.
Беспроводной датчик движения
Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.
Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать датчик движения своими руками будет легко и просто:
Схемы подключения датчика движения для включения света с включателем и без такового — Блог о строительстве
Схемы подключения датчика движения для освещения
Для использования в быту промышленность выпускает датчики присутствия в виде готовых блоков, благодаря чему всю работу по подключению несложно выполнить своими руками любому, кто не боится самостоятельно смонтировать розетку или выключатель.
Такие блоки обязательно комплектуются документацией — схемой подключения или несколькими ее вариантами, что не позволит даже неискушенному мастеру допустить ошибку при включении датчика в электрическую сеть.
В конструкции бытовых детекторов движения предусмотрена простая регулировка трех основных настроек при помощи отдельных шаговых или плавных регуляторов (ручек, рычажков или ползунков).
Требующиеся после подключения детектора параметры это:
- расстояние до точки срабатывания;
- длительность задержки сигнала (сколько времени сигнал будет длиться с момента срабатывания датчика);
- угол области захвата — регулируется ширина конусовидной области, в которой будет обнаружено присутствие или наличие объекта.
Для подключения к сети своими руками в бытовых датчиках предусмотрены три клеммных вывода — ноль, входной и выходной к лампе (или другому подключаемому прибору).
Важно! В теории нет особой разницы при подключении питания к нулевому или фазовому выходу, но на практике при неправильном подключении датчик будет регулярно производить ложные срабатывания, хотя в остальном его работа не изменится.
Благодаря наличию в конструкции бытовых детекторов регулятора длительности сигнала схема датчика движения для освещения может использоваться полностью самостоятельно, без дополнительных электровыключателей. Однако на практике чаще встречается их совместное использование. Различаются три основных способа подключения детекторов присутствия к электрической сети:
Видео описание
- внутреннее расположение — как понятно по названию, используется для контроля присутствия человека в помещении;
- периферийное расположение — используется для удаленных от дома объектов (как пример — включение светильников на прогулочной дорожке по мере движения по ней человека или подсветка воды в бассейне при купании ночью);
- расположение по периметру — наиболее часто расположены на столбах оград и срабатывают при приближении людей или машин (удобно для освещения пригаражной площадки).
Некоторые нюансы
При монтировании в систему домашнего освещения датчиков движения своими руками кроме соблюдения схемы подключения, которая прилагается к документации от производителя устройства, следует учитывать некоторые не вполне очевидные особенности и использовать на практике выработанные рекомендации:
Важно! При использовании нескольких параллельно работающих детекторов их следует подключать к одной фазе, в противном случае при срабатывании более чем одного датчика произойдет короткое замыкание.
Нередко загроможденность помещения мебелью или его нестандартная форма, наличие ниш или тамбуров не дает возможности одному датчику обеспечить охват всей площади, а значит — эффективность будет невысокой.

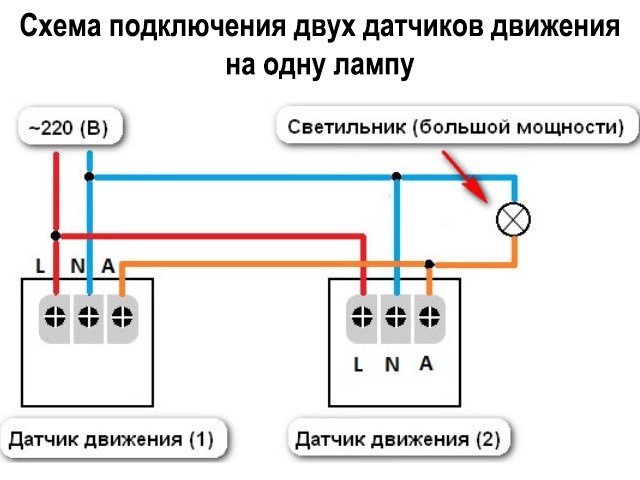

В таких случаях используется несколько детекторов, которые необходимо соединить своими руками между собой параллельно — это обеспечивает включение освещения при срабатывании любого из установленных детекторов движения. Располагать несколько устройств необходимо так, чтобы зона их чувствительности охватывала всю площадь помещения.
Ошибки установки и подключения
Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.
Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.

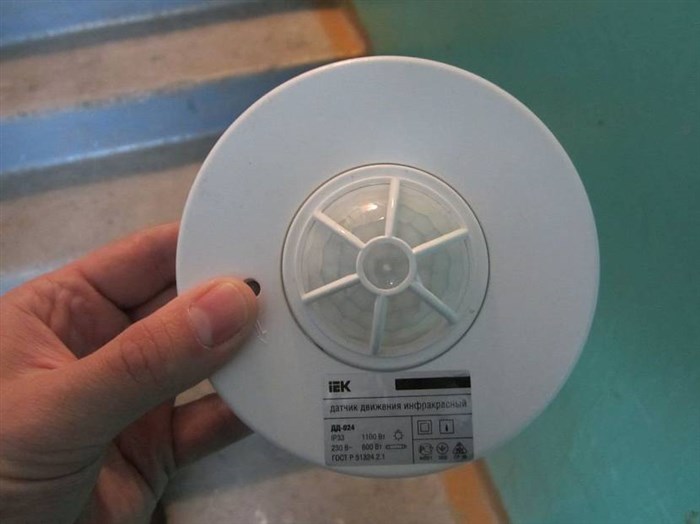

Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.
Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.
И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.
Коротко о главном
- В последнюю от автомата заводят три жилы: фазу, ноль и заземление.
- Сюда же вводят три жилы от светильника, если его корпус металлический, и две, если из непроводникового материала.
- И трёхжильный кабель для датчика движения.
Настройка датчика движения
Настройки датчика движения изменяются при помощи нескольких потенциометров, встроенных в его корпус, как показано на фото выше. Обычно таких регуляторов 3 штуки, каждый из которых отвечает за определенные параметры работы:
- Time – потенциометр подписанный этим словом будет регулировать время задержки отключения света, то есть сколько лампа будет гореть до выключения. В зависимости от модели устройства этот параметр можно задать в диапазоне от 1 до 600 секунд. Тут ориентируемся исключительно на среднее время прохождения людьми освещаемого участка.
- LUX – позволяет настраивать порог срабатывания для правильной работы датчика в дневное время. Работает система так – датчик сравнивает параметры окружающего освещения или движущегося объекта с пороговым значением, то есть если уровень освещенности выше этого самого порога, прибор срабатывать не должен. Если ваш датчик имеет такой регулятор, то устанавливать дополнительные приборы для определения день/ночь нет никакой необходимости. Фактически в устройство встраивается дополнительный датчик света.
Совет! Чем больше в помещении света, тем меньшее значение необходимо выставлять на шкале LUX. Может потребоваться дополнительная настройка, если первоначальная производилась зимой, когда солнечного света на улице не так много.
- SENS – это настройка чувствительности прибора. Изменение регулятора влияет на объем и удаленность объекта, который должен вызывать срабатывание аппаратуры. Тут все просто – настройка выполняется опытным путем. Если датчик срабатывает слишком часто, уменьшаем по шкале, если, наоборот, бывают случаи отказа включения, то увеличиваем чувствительность.
Последний момент, который нужно учесть при настройке – это угол наклона головы устройства. Регулировка выполняется до тех пор, пока оно не будет правильно реагировать на перемещение объектов в пределах нужной зоны охвата. На этом закончим нашу статью. Надеемся, всем было интересно, а информация пригодится вам на практике.
Настройка по времени — «TIME»
- Инфракрасные датчики – выявляют изменение интенсивности ИК излучения в пределах зоны своего охвата. Сенсор имеет вогнутые зеркала (сегментированные) или линзы. Человек является источником тепловой энергии, которую чувствительный прибор может улавливать. Излучение фокусируется разными линзами при движении объекта, что, собственно, и служит сигналом аппаратуре для исполнения ее основной функции. Чем больше линз в приборе, тем он чувствительнее. Площадь этих линз влияет на ширину обзора.
