Подключение розетки с заземлением — основные правила

При подключении электрической проводки основная задача, которая стоит перед владельцем — это оградить квартиру или дом от замыкания, из-за чего и возникает вопрос, как подключить розетку с заземлением?

Незначительное количество бытовых приборов, использующих электричество в частном доме, длительное время было причиной того, что заземление либо не использовалось вообще, либо провод для заземления накидывался на металлические трубы или вкапывался в землю вместе с металлическим колышком.

Эти так называемые «дедовские» методы заземления на самом деле не выполняли своих функций должным образом, но это и не было заметно.

При использовании в доме, например, электроутюга, холодильника, телевизора и компьютера, отсутствие должным образом смонтированного заземления не было ощутимо и вопрос, зачем нужно заземление в розетке в доме, даже не поднимался.

Разница между домом с заземлением и домом без заземления не ощущалась.

Читайте также: Что такое расщепление в электропроводке. FORUMHOUSE: дезинформация о разделении PEN-проводника. Кратко о том, что я нашел

Сейчас современные частные дома оснащаются всем необходимым для комфортного проживания.

Одновременное использование стиральной машинки, электрочайника и бойлера для подогрева воды дает колоссальную нагрузку на электропроводку.

Современные бытовые приборы, которые присутствуют в любом частном доме, обладают высокой мощностью, нормальное их функционирование требует наличия заземления у розетки.

Для того чтобы ее подключить необходимо заземлить электрический контур дома. Рассмотрим, как это делается.

Заземление в доме

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Используя данную систему, нужно будет сделать монтаж только одного штыревого электрода, только особенность в том, что он должен находиться на большой глубине до 15 метров. Если же вам что-то непонятно, пишите мне!

Как подключить розетку с заземлением: Установка розетки с заземлением – правила и рекомендации

  • Внутренние. Используются для монтажа проводки скрытого типа.
  • Внешние. Их конструкция оснащена защитной крышкой. Этот вид устройств отличается высоким уровнем защиты от пропуска электрического тока.
  • Встраиваемые или накладные.

Суть заземления и его значение

Электроток двигается между двумя точками, которые отличаются между собой разным элоктропотенциалом и электрическим зарядом. Для начала движения тока, необходимо соединить две точки. Это можно сделать при помощи проволоки из меди.

Заземление в доме

В электрической розетке одно гнездо имеет заряд в 220 В, а другое – 0. при включении прибора происходит соединение этих двух точек, что приводит в движение ток. Только при таком условии электроприборы будут функционировать.

Каждая розетка имеет 3 отверстия: ноль, земля и фаза. Земля подводится к проводу, направленному к зажиму винтового типа. Этот провод выполняет такие функции:

  • Гарантирует безопасность от удара током. При утечке тока немедленно прекращается его подача.
  • Обеспечивает стабильную работу системы автоматического отключения.
  • Отвечает за корректность срабатывания сетевых фильтров, которые входят в состав конструкций бутовой техники импортного производства.

Заземление по функциональности можно условно подразделить на такие виды:

  • Все части корпуса оборудования, обладающие электропроводимостью, соединяются с нулем. Такой вид заземления известен как зануление. Когда на корпус попадает фаза, происходит короткое замыкание, что приводит к выбиванию автоматической системы безопасности.
  • При наличии контура заземления, все части оборудования, которые имеют способность проводить электрический ток, соединяются с ним. Результатом использования такого типа заземления является то, что в случае пробивания тока, контур получает такое же напряжение, что и корпус оборудования.

Недостаток автоматической системы срабатывания заземления в ее невысокой скорости срабатывания. Земля впитывает электрический ток намного быстрее, что ставит под удар человеческую жизнь.

Основные правила подключения розетки с заземлением

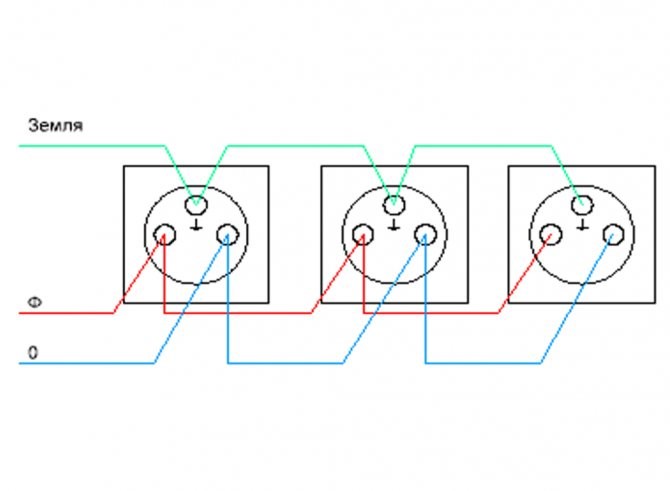

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то вытекает соединить специальные клеммы-перемычки между устройствами. Не стоит слишком мощно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в дыра в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

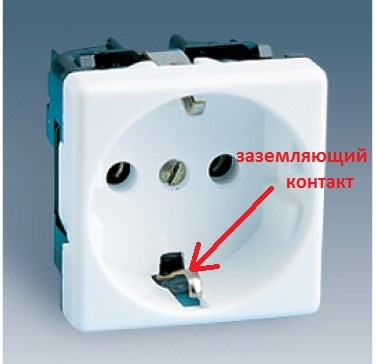

Розетка с заземлением

В этом случае существует два выхода из ситуации: монтаж энергоснабжающим и организациями добавочного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже добавочного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то пуще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие рослую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предупредит смертельную травму.

Как подключить розетку с заземлением - простые рекомендации для установки

Начинать работу необходимо с обесточивания помещения. Для этого на электрическом щитке рычаги опускаются в нижнее положение.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки. Если же вам что-то непонятно, пишите мне!

Как подключить розетку с заземлением: монтаж, подключение проверка

Как сделать верное и качественное заземление в собственном доме

Сделать заземление розеток в частном доме и обезопасить труд электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и прочерчены все электрические коммуникации.

Конструкция заземляющего контура для частного дома заключается из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя очертание. К нему ведет проводник, который подключается к шине заземления в электрощите.

Для изготовления вертикального очертания применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не немного 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Провожатый, который ведет в электрощиток, должен быть также стальным, сечением не немного 8 миллиметров.

Эффективное заземление в частном доме предполагает наличие очертания заземления, рассчитанного специалистами

Как Заземлить Розетку Если Нет Заземления • Что такое зануление

Как сделать заземление своими руками

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

В старой розетке

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:
Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Как Заземлить Розетку Если Нет Заземления • Что такое зануление

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При работе с любым заземленным прибором, когда вы подключаете вилку в розетку, то сначала активируется заземление, а потом токопроводящие провода, что и гарантирует полную защиту. Если же вам что-то непонятно, пишите мне!

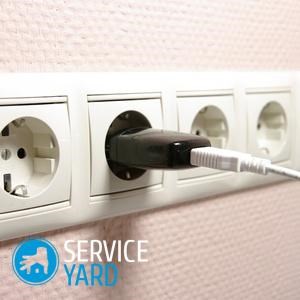

Как заземлить розетку в квартире? ServiceYard-уют вашего дома в Ваших руках.

  • при повреждении изоляции нейтральной жилы возникнет замыкание фазы на корпус оборудования, что приведет к неработоспособности приборов, при этом розетка будет казаться безопасной;
  • в этой системе каждая жила имеет одинаковый цвет, из-за чего фаза и нейтраль могут быть перепутаны местами, что приведет к попаданию фазного напряжения на корпуса розеток.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:
В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Как Заземлить Розетку Если Нет Заземления • Что такое зануление

Заземление в частном доме

Для частных домов предусмотрены два варианта подключения – двухфазное и трехфазное. Если проложен трехфазный профиль — проблем нет, вам надо только проверить, как работают розетки.

Когда проводка сделана с помощью двухфазного провода, заземление можно устроить во дворе. Вам необходимы:

  1. Выберите влажное место во дворе.
  2. Выройте небольшую треугольную траншею.
  3. Забейте в углы металлические штыри, оставив наружу 10 см.
  4. Наварите на штыри металлическую шину.
  5. Наварите болт.
  6. Гайкой присоедините кабель к болту.
  7. Закрутите гайку ключом.
  8. Контур засыпьте землей.
  9. После этого провод заведите в дом к счетчику.
  10. От счетчика сделайте разводку к розеткам.

Важно! Не забудьте, что провод заземления надо присоединять к заземляющей шине.

Как заземлить розетку в квартире?

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если вы планируете монтировать розетки скрытого типа, вам понадобится подготовить подходящее по размеру отверстие, в центре которого будет располагаться провод. Если же вам что-то непонятно, пишите мне!

Как заземлить розетку своими руками | — Дача, огород и сад.

  1. Присоедините один из проводов к металлической части розетки.
  2. Если лампа не включилась, повторите операцию с другим проводом.
  3. Так и не загоревшаяся лампа свидетельствует об отсутствии заземления.

Ошибки и запреты

Ошибки при любых электромонтажных работах могут привести к трагическим последствиям. Чего же нельзя делать ни в коем случае при устройстве заземления?

  1. Использовать как заземлители водопроводные и канализационные трубы, особенно, если они проложены давно.
  2. Устраивать заземление через трубы отопительной системы.
  3. Путать провода, соединяя красный с синим или синий с зеленым.
  4. Использовать в помещениях с повышенной влажностью розетки, не предназначенные для этого.

Важно! Когда-то коммуникационные системы постоянно использовались в качестве заземлителей. Сейчас же делать этого не стоит — во многих домах металлические трубы меняют на пластмассовые, а они в такой ситуации бесполезны и даже опасны.

Как Заземлить Розетку Если Нет Заземления • Что такое зануление

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

  1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
  2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Как подключить розетку с заземлением: монтаж, подключение + проверка

Цветовая маркировка проводов

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки.

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. Если же вам что-то непонятно, пишите мне!

Как подключить провод с заземлением к розетке без заземления

  1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
  2. Отметить на стене место для подрозетника (стакана) карандашом.
  3. Сделать нишу с нужными размерами перфоратором.
  4. Замесить небольшое количество гипса (цемента, алебастра).
  5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
  6. Через 20 минут закрутить крепежные болты на стакане.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

  1. Обесточить квартиру.
  2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
  3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
  4. Проверить правильность работы заземления индикаторной отверткой.

Как подключить розетку с заземлением: монтаж, подключение + проверка

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

  • Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
  • Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
  • На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

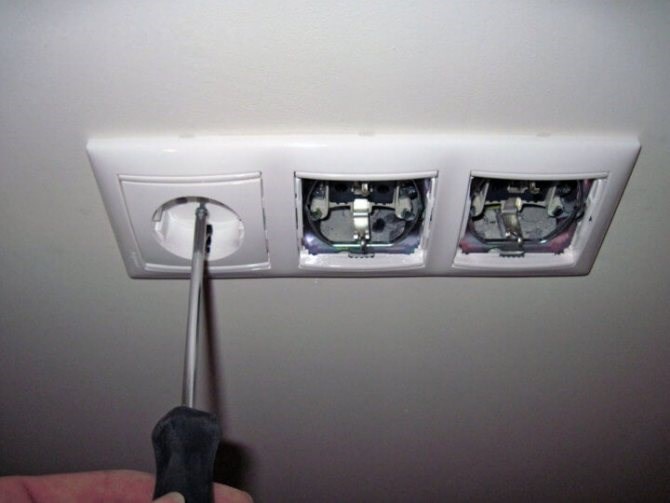

Розетки

Розетка с заземлением: как подключить, как проверить заземление
Современные производители предлагают пользователям тройные розетки, оборудованные заземлением. Их монтаж в помещении и увеличивает количество приборов, которые можно подключить к устройству.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При выборе проводов и необходимого оборудования, лучше отдавать предпочтение тем, которые обладают номинальным показателем мощности силы тока. Если же вам что-то непонятно, пишите мне!

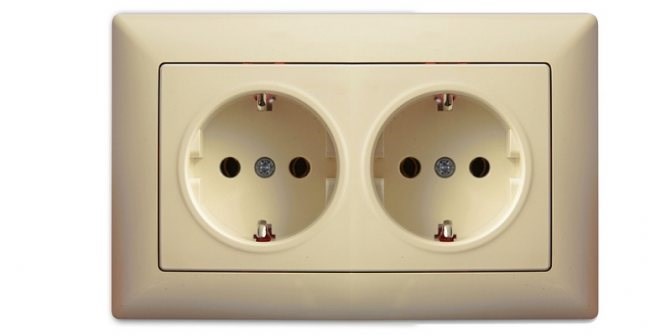

Заземление двойной розетки

  • Встраиваемые / накладные;
  • С защитой от перегрузки (имеют внутренний предохранитель);
  • С защитой от утечки тока;
  • Универсальные;
  • С молниезащитой;
  • С защитой от перенапряжения;
  • Для очень мощных изделий;
  • С защитой механического типа.

Особенности установки заземления в частных домах, на даче

Заземление

Жителей частных домов также часто интересует вопрос о том, как сделать заземление в розетке. Обычно, такие дома подсоединены к однофазным сетям с 220 Вт.

При установлении системы заземления на даче, частном доме важно учитывать сопротивление грунтов, на которых расположена конструкция. Те виды грунтов, которые отличаются меньшими показателями сопротивления, достаточно глубоко расположены, поэтому даже при сильных углублениях провода достичь самого высокого результата не получится. Проблему можно решить такими способами:

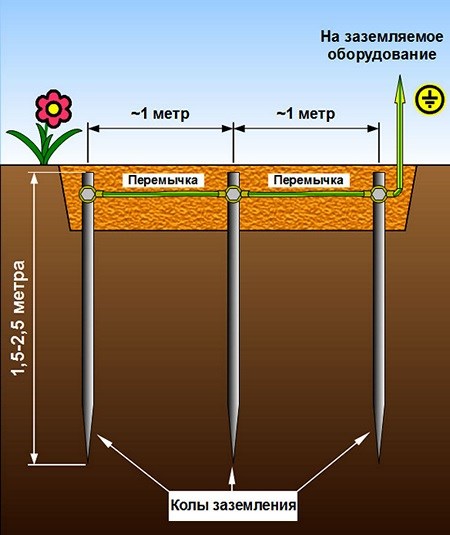

На даче можно установить своими руками систему, которая состоит из металлических элементов. Для этого нужно подготовить:

При выборе места расположения таких профилей нужно учесть, что шина должна удобно «подходить» к щитку распределения. Самым оптимальным расстоянием считается от 3 до 6 метров.

Рекомендуется обратиться к специалистам службы электроснабжения, которые дадут профессиональные рекомендации относительно заземляющего контура. Также, с их помощью можно рассчитать все размеры, спланировать нагрузку электросети.

В качестве электродов используют обычные уголки из стали с размерами 50×50. Толщина указанных элементов не должна быть меньше 5 мм. Также можно использовать и оцинкованные трубы, толщина стенок не должна быть больше 3.5 мм.

  1. Делаем разметку.
  2. Роем маленький котлован с глубиной до 1 метра, а также траншею с такой же глубиной.
  3. Подготавливаем электроды с необходимой длиной, обрезаем края под углом.
  4. Вбиваем электроды в землю с помощью кувалды.
  5. Заглубляем электроды таким образом, чтобы они немного выступали над поверхностью — около 200 мм.
  6. Связываем электроды шиной и применяем сварку.
  7. Прокладываем шину в сторону фундамента, привариваем к забитому электроду и укладываем в траншею.
  8. Крепим шину к цоколю.
  9. Чтобы провести провод через цоколь нужно сделать отверстие, вставить в него гильзу из пластика. Сечение провода — 16 или 25 миллиметров квадратных.
  10. Заводим провод к щитку.

Если возникли трудности и не получается правильно забить уголки, необходимо воспользоваться методом, с помощью которого проводят бурление скважин. Это позволит установить профили на нужную глубину. После того, как все электроды будут установлены, их нужно плотно заполнить раствором из грунта. Часто еще добавляют соль, что делает смесь более плотной.

Очень часто для установки системы заземления используют готовые комплекты, которые отличаются удобностью в работе. Их изготавливают заводы, поэтому все характеристики, а также особенности данных элементов находятся под строгим контролем.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Если же вам что-то непонятно, пишите мне!

Неправильное подключение — на что обратить внимание?

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.
Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
