Лайфхак: снятие генератора на автомобиле лада приора

Я несколько раз попадал в неприятную ситуацию когда генератор приоры не дает зарядку, и в самый неподходящий момент из за того что разрядился аккумулятор я не мог завести машину.

Контрольная лампочка при этом не загоралась в движении, а вот то что она не загоралась и при включении зажигания я на это внимания не обращал. Генератор не давал зарядку. Когда включаешь зажигание загорается очень много контрольных лампочек и разглядеть, что какая то не горит очень тяжело да и практически ни когда не обращаешь на них внимание.

Машина завелась лампочка давления погасла, а остальные на скорость не влияют. Да и в подсознании заложено если зарядка пропала, то будет гореть знак АКБ.

Какие Провода Идут на Генератор • Технические характеристики

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
На его долю приходится регуляция выходного напряжения, строгое его дозирование для всех потребителей электричества аккумулятора и других электронных приборов. Если же вам что-то непонятно, пишите мне!

Куда идут провода от генератора приора

  • Оранжевый провод — либо нужно соединить с серым проводом (понадобится для автозапуска двигателя), либо оставить без соединения.
  • Серый – от реле к щеткам. Он толще остальных
  • Тонкий серый провод – подключение к реле
  • Желтый выход – соединение индикатора на приборном щитке

Какие признаки укажут, что щетки генератора вышли из строя

Лада Калина Спорт 1.6 Бортжурнал Подтяжка ремня генератора

  • длина осматриваемого элемента;
  • если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
  • также замена
    потребуется в том случае, если внешний вид
    щеток
    укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе
    генератора
    , поэтому специалисты рекомендуют их непременно заменить.

Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.

Какие Провода Идут на Генератор • Технические характеристики

Недозаряд от генератора. (легендарное фото платы щитка приборовт тут. ) | Автор темы: Bozidara

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:
  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

Какие Провода Идут на Генератор • Технические характеристики

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
3 вентиляторы; 4 статор; 5 стяжной винт; 7 узел щеткодержатель- регулятор напряжения ; 8 -защитный кожух; 9 контактные кольца; 10 выпрямительный блок; 11 крепежная лапа; 12 пластмассовый стаканчик. Если же вам что-то непонятно, пишите мне!

Какие провода подсоединяются к генератору

Генератор Ваз 2110

Какие Провода Идут на Генератор • Технические характеристики

Генератор Ваз 2110 – синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

Технические характеристики генератора 94.3701 Ваз 2110

Обмотка возбуждения расположена на роторе генератора Ваз 2110, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения Ваз 2110 – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.

Схема соединений генератора Ваз 2110 94.3701

Электросхема генератора Ваз 2110:1 — аккумуляторная батарея, 2 — генератор, 3 — блок реле и предохранителей (монтажный блок), 4 — выключатель зажигания, 5 — комбинация приборов, 6 — контрольная лампа разряда аккумуляторной батареи (устанавливается с 1997 г. до 1997 года устанавливался электронный вольтметр со светодиодом).

Диагностика генератора Ваз 2110

Замена ремня генератора Ваз 2110

Ключом на 13 ослабляем гайку крепления генератора к установочной планке

Вращая ключом на 10 регулировочный болт против часовой стрелки, ослабляем натяжение ремня привода генератора

Сдвинув генератор к блоку цилиндров, снимаем ремень. Устанавливаем ремень генератора Ваз 2110 в обратной последовательности и натягиваем его, вращая регулировочный болт

При приложении усилия 98 Н (10 кгс) нормальный прогиб ремня должен быть в пределах 6–10 мм.

Снятие и установка генератора Ваз 2110

Отсоединяем минусовой провод от аккумулятора и провод возбуждения генератора

Ключом «на 10» отворачиваем гайку крепления проводов к выводу «В+» и снимаем их. Снимаем ремень генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку

Ключом на 13 отворачиваем гайку нижнего крепления генератора

Вынимаем болт и снимаем генератор. Установка генератора на Ваз 2110 выполняется в последовательности обратной снятию.

Устройство генератора.

Какие Провода Идут на Генератор • Технические характеристики

1 — шкив; 2, 6 — передняя и задняя крышки. 3 — вентиляторы; 4 — статор; 5 — стяжной винт; 7 — узел «щеткодержатель- регулятор напряжения»; 8 -защитный кожух; 9 — контактные кольца; 10 — выпрямительный блок; 11 — крепежная лапа; 12 — пластмассовый стаканчик

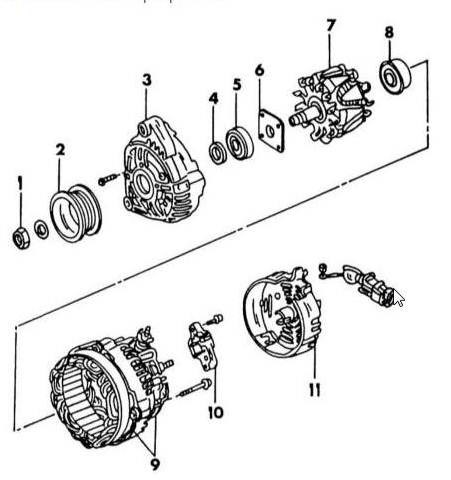

1-гайка; 2-шкив; 3-передняя крышка; 4-втулка;5,8 — передний, задний подшипники; 6-пластина; 7-ротор; 9- статор, выпрямительный узел; 10-регулятор; 11-задняя крышка

Куда идут провода от генератора ВАЗ 2110
Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Напряжение, необходимое для активации генератора при включенном зажигании, подводится к его положительному контакту, предварительно соединив с контрольным индикатором. Если же вам что-то непонятно, пишите мне!

Генератор тойота схема проводов

  • S – вывод с регулятора напряжения, идущий непосредственно на «плюсовую» клемму аккумуляторной батареи;
  • L – линию от встроенного регулятора напряжения на лампу состояния исправности зажигания;
  • IG – вывод цепи, предназначенной для питания регулятора напряжения через замок зажигания;
  • B – силовой провод на «плюс» бортовой сети;
  • FR – линия на электронный блок управления двигателем.

Распространенные поломки генераторов на японских автомобилях

Автомобильные генераторы нередко нуждаются в замене из-за износа деталей. Чаще всего происходят следующие поломки:

  • износ токосъемных щеток, из-за которого нарушается зарядка аккумулятора. Сигнальная лампочка при этой поломке обычно периодически гаснет и загорается. Щетки можно заменить, но нужно учитывать, что в мощных японских генераторах используются исключительно угольно-графитные щетки, угольные не подходят;
  • заклинивание щеток в гнездах токосъемных колец;
  • окисление и оплавление конца толстого провода с клеммой, прикрученного к генератору гайкой, тоже приводит к исчезновению зарядки. После зачистки или замены провода надо хорошо затянуть гайку для предотвращения таких ситуаций в дальнейшем;
  • обрыв тонких проводов, соединяющих генератор с аккумулятором;
  • короткое замыкание в обмотке (визуально определяется по следам гари на лаке, покрывающем провода);
  • перегорание диодов, обгорание их выводов;
  • в моделях с вакуумным насосом – поломка лопастей, срезание шлиц на валу генератора или в насосе.

генератор тойота
