Устройство защитного отключения (Часть 2). Работа и устройство
УЗО автомат (устройство защитного отключения) реагирует на малейшие утечки тока, происходящие за короткий промежуток времени. Это является их существенным отличием от автоматических выключателей, действующих только при коротких замыканиях и чрезмерных нагрузках, имеющих повышенную токовую характеристику работы. УЗО реагирует и срабатывает мгновенно при малейшей токовой утечке.
Для выявления порога срабатывания защиты, имеющей некоторое значение тока, используется магнитоэлектрическое реле, обладающее высокой чувствительностью. Релейные конструкции считаются наиболее надежными. Сегодня становятся популярными электронные модели устройств защиты, в которых порог срабатывания определяет электронная схема.
Но простые релейные устройства являются наиболее надежными. Исполнительное устройство приводится в работу посредством реле. В итоге выполняется разрыв цепи питания.
Если вводной автомат на 25 ампер какое должно быть узо
Такой механизм включает в себя две основные части:
Для проверки работоспособности защиты внутри имеется тестовая цепь, которая имитирует утечку тока. Это способствует срабатыванию защиты и позволяет время от времени контролировать ее работоспособность, не прибегая к помощи квалифицированных специалистов из измерительной лаборатории.

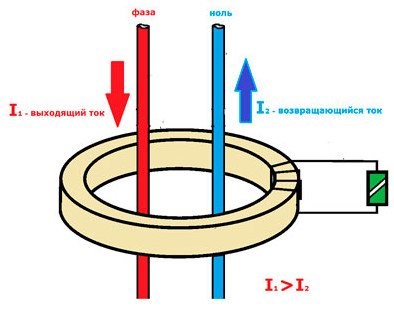

Устройство защитного отключения действует по определенной схеме. Рассмотрим работу системы снабжения электроэнергией при отсутствии утечки тока в нормальном режиме. Рабочий ток протекает по трансформатору и наводит магнитные потоки, которые имеют противоположное направление между собой, и одинаковых по размеру, поэтому защита не срабатывает.
При возникновении малейшей утечки баланс токов первичной обмотки нарушается, вследствие чего возникает ток во вторичной обмотке.
С помощью такого тока пороговый датчик срабатывает, а исполнительное устройство обесточивает контрольную цепь.

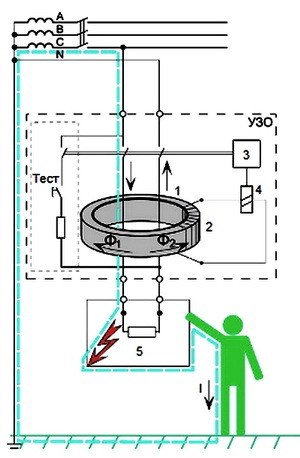

1 — Дифференциальный трансформатор
2 — Вторичная обмотка
3 — Блок отключения
4 — Электромагнит
5 — Нагрузка (потребитель)
I — Ток утечки

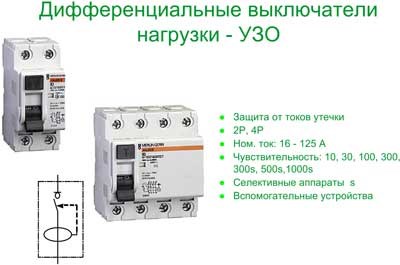

Параметры работы УЗО автомат
Чтобы правильно настроить уставку на срабатывание защиты, необходимо знать об опасности, создаваемой переменным током для здоровья человека. Под действием электрического тока может возникнуть фибрилляция сердечной мышцы, в то время, как удары сердца совпадают с частотой напряжения 50 герц. Такой эффект способен вызвать ток величиной от 100 мА.
В связи с этим обстоятельством уставки срабатывания УЗО настраивают с запасом величиной от 10 до 30 мА. Наименьшие значения применяются в комнатах с высокой опасностью. Уставки с более высокими показателями от 300 миллиампер используются в помещениях для защиты от пожара вследствие неисправностей электрической проводки и кабелей питания.
Во время подбора и расчета параметров защиты необходимо учитывать номинальную величину тока, необходимую чувствительность и число полюсов, согласно фаз сети питания. Необходимо также убедиться в степени термоустойчивости устройства защиты, работоспособности отключения и включения, руководствуясь сетевыми расчетными параметрами.
Величина тока по номиналу для устройства защиты должно превышать величину номинального тока электрического автомата в виде автоматического выключателя. Это даст возможность предостеречь УЗО автомат от неисправностей при коротком замыкании в электрической цепи.
Правильное подключение
Клеммы и контакты на корпусе устройства защиты обозначены соответствующими символами. Маркировка N служит для нулевого проводника, L служит для проводника фазы. Поэтому провода нужно подключать согласно маркировки.
Установка УЗО автомат выполняется чаще всего в электрический щит совместно с автоматическими выключателями. В результате, устройства и приборы, подключенные совместно, обеспечат защиту от тока утечки, чрезмерной нагрузки и коротких замыканий. Непосредственно само устройство защитного отключения защищено вводным электрическим автоматом.
Ставить УЗО перед автоматом или после: кто же прав?
Скорость прохождения тока по проводам мы все помним по школьному курсу физики, она равна скорости света – 300 000 км/с. А за какой отрезок времени срабатывает автоматический выключатель при токах КЗ? Правильно – за 0,02 сек. Проведя простейшие расчеты, узнаем, что за это время ток преодолеет 6 000 км.
Теперь понятно – ток КЗ успевает преодолеть всю цепь: автомат-УЗО-провод-розетка. Это независимо от того, где размещена сама розетка , в конце концов, не за 10 000 же километров она у нас стоит. Просто-напросто при появлении тока короткого замыкания автомат конструктивно не в состоянии моментально сработать, и не дать ему пройти дальше.
Но почему устройство защитного отключения не сгорает, когда через него идет ток КЗ? А не сгорает оно по той же причине, отчего не сгорает счетчик и остальные элементы цепи, которые находятся на пути тока короткого замыкания. В чем же собственно заключается его опасность?
Разрушительный исход короткого замыкания
Главное последствие КЗ – возникновение высокой температуры, из-за которой начинает плавиться корпус защитного прибора, а также изоляционная кабельная оплетка. Этот процесс довольно растянут по времени. Он проходит значительно дольше, чем 0,02 секунды, за которые срабатывает автомат. Поэтому устройство защитного отключения не успеет сгореть, а изоляция на проводе оплавиться.
Вывод. УЗО можно поставить хоть до автомата, хоть после. В обеих вариантах оно будет выполнять свои функции.
Как подобрать узо и автомат по мощности — Всё об электрике в доме
- Допустимый длительный ток, который способно пропустить УЗО без риска разрушения.
- Способность контактов устройства стабильно коммутировать допустимое значение тока, то есть отключить линию при появлении в ней утечки. Ток, превышающий номинал, не должен проходить через устройство защитного отключения, иначе будут греться контакты, и плавиться корпус.
Автоматический выключатель перед УЗО или после: в чем разница и преимущества вариантов
Мы рассмотрели два варианта подключения. Все конфигурации правильные, только осталось разобрать, какая из них больше подходит в том или ином случае.
Мы с Тамарой ходим парой
- На схеме слева можно оценить удобство монтажа. Убедитесь сами, от стоящего на первом месте автомата «фаза» (схема слева) подается короткой перемычкой на УЗО, а «ноль» подключается сразу к устройству. Кабель, идущий на розетки, соединяется только с шиной PE и устройством защитного отключения.
- Правая схема, где автомат стоит после УЗО, отходящий на розеточную группу провод уже надо подключать к разным приборам: фазный провод к автоматическому выключателю, а «ноль» к УЗО. Такой вариант неудобен в процессе монтажа, человек без практических знаний может легко запутаться при подключении.
Вывод. Если в схеме предусмотрено использование одного автомата и одного УЗО, то автовыключатель лучше ставить впереди.
Одно УЗО и несколько автоматов: как и почему
А сейчас обсудим, случай, когда к одному устройству защитного отключения подключают несколько автоматических выключателей. Почему их всегда ставят после УЗО? Схемка была рассмотрена выше.
Вы скажете, а что если поставить наоборот, сначала автовыключатели? Смотрим на схему, и что видим? Правильно, проект получается абсолютно нерабочим, мало того – неправильным.
Важно. Несколько автоматов ставить перед УЗО нельзя!
