Какого Цвета Провод Ноль в Электрике • Определение проводов

Цвета проводов.

В сегодняшнее время невозможно представать монтирование электропроводки без использования разных цветов провода (цветной изоляции проводников). Цветовая маркировка проводов не является чем-то типа маркетинговых ходов для завлечения клиентов или украшения продукции.

Цвета, выбранные для маркирования проводников, специально подобраны и курируются едиными стандартами ПУЭ. В данных стандартах указано, что жилы проводников следует различать по буквенно-цифровым или цветовым обозначениям.

В этой статье будет рассказано именно про значение цвета провода. Стоит отметить, что работа по коммутации проводников значительно упростилась после принятия единых стандартов цветовой идентификации. Каждая жила, с конкретным назначением теперь обозначена уникальным цветом, например: синим, желтым, коричневым, серым и т.д.

Ниже будет рассмотрено, как меняется цвет провода в сети постоянного, однофазного и трехфазного тока.

цвет кабеля

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Так, черным цветом обозначалась глухозаземлённая нейтраль и все проводники заземления, а белый цвет провода соответствовал рабочему нулю. Если же вам что-то непонятно, пишите мне!

Цвет фазного и нулевого провода — Журнал Электропроводка

Цвета шин и проводов при переменном трехфазном токе.

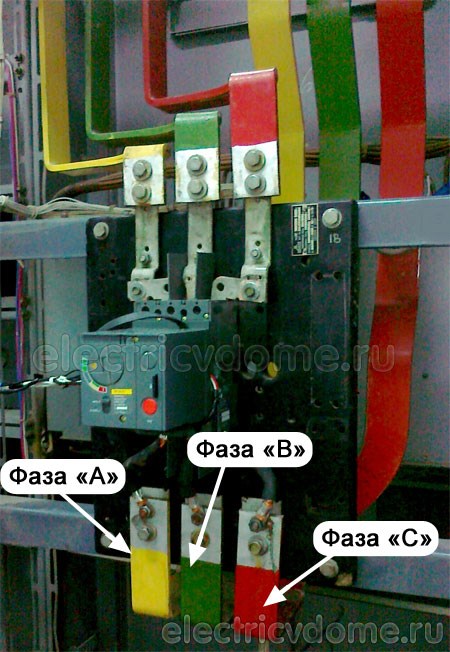

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» — желтый; фаза «В» — зеленый, а фаза «С» — красный.

цвет кабеля

Какой цвет проводов «+» и «-» в сети постоянного тока:

Кроме сетей переменного тока, широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:

1. В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте – трамваи, троллейбусы, электровозы, теплоходы и т.д.

3. На электрических подстанциях – для снабжения энергией автоматики.

В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).

Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.

Электробезопасность

Чтобы максимально защитить человека, от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ, применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей. ПУЭ определяет каждую из систем как:

  1. ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
  2. ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  3. ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
  4. ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
  5. IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

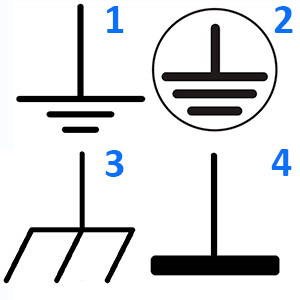

обозначение заземления

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Если же вам что-то непонятно, пишите мне!

Цвета проводов в электрике: фазы, нуля, земли, в трехжильном кабеле

  • желтым – L1 (фаза А);
  • зеленым – L2 (В);
  • красным – L3 (С);
  • голубого – колодка нулевого рабочего проводника N;
  • чередующимися продольными или поперечными полосками одной ширины желто-зеленого цвета – заземляющая шина РЕN.

Электрические сети постоянного тока

Важно! Для бытовых приборов эти цвета верны только для питающих линий, в дальнейшей части схемы плюсовой провод может иметь другой цвет.

Приступив, непосредственно к электромонтажным работам или ремонту в электропроводках, можно столкнуться с несоблюдением цветового регламента, который установлен нормативными документами. Как, показывает практика – этот случай не правило, а исключение.

  • можно купить трехжильный кабель типа BBГ 3х1,5, который имеет жилы с белой, красной и коричневой расцветкой;
  • часто встречается кабельная продукция с белыми проводами с цветной полосой черного, серого или синего цвета, по всей длине;
  • в электропроводке, которую делали раньше, вообще, можно найти двух или трехжильный провод белого цвета.
  1. При ремонте в действующих сетях, необходимо пользоваться приборами электробезопасности, такими как указатель напряжения или индикаторная отвертка. С их помощью всегда можно определить цвет провода фазы.
  2. При отсутствии правильной цветовой маркировки кабельной продукции приобретите кембрик или изолирующую ленту необходимого цвета. Главное, обозначьте цвет провода заземления желто-зеленым окрасом, рабочего нуля – голубым цветом, а для фазы L в электрике можно выбрать любой другой цвет.
  3. Для прокладки новой проводки используйте кабель одной марки, чтобы, не было путаницы с цветом проводов в электрике.

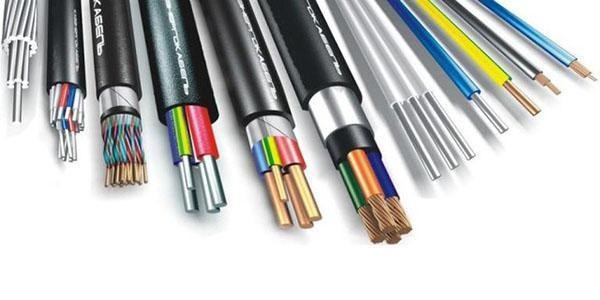

маркировка проводов по цвету

Каким цветом обозначается фаза и ноль

линии постоянного тока

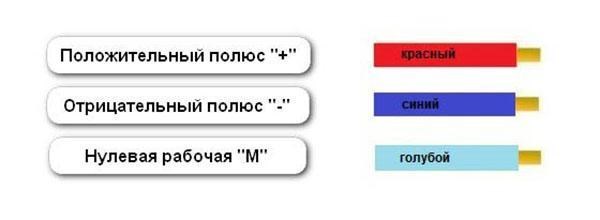

Проводники цепей постоянного тока рекомендуют окрашивают следующим образом:

  • плюсовой полюс – красный (рекомендуют коричневый цвет изоляции);
  • минусовой полюс – синий (рекомендуют серый цвет);
  • заземляющий проводник в трехпроводной цепи постоянного тока –голубого (с 2009 г рекомендуют синего цвета).

Полярность проводов по цвету можно определить проще. Холодные цвета – минусовая клемма, теплые цвета — плюсовая. Если в трехпроводной электрической цепи постоянного тока имеются отпайки, то отходящие линии должны быть того же цвета, что и питающие. Каким цветом провода плюс и минус не были окрашены, необходимо пометить их буквенно-цифровым маркером.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Главное назначение такой маркировки в том, чтобы создать наиболее безопасные условия электромонтажных работ и сократить время на поиск и определение контактов. Если же вам что-то непонятно, пишите мне!

Какого цвета нулевой провод

  1. Проводом типа СИП и имеется помимо двух основных цветов красного и зеленого, синий и черный провода — нулевой провод будет обязательно черный.
  2. Кабелем типа АВВГ или ВВГ нулевой проводник будет синий, а один из фазных помимо красного и зеленого будет черный или белый.
  3. Кабелем типа КГ нулевой – синий, коричневый и два черных – фазные проводники.
