Какого Цвета Провода в Розетке • Цвет заземления

Цвета проводов в электрике-нюансы от разных производителей

Такой способ оформления проводки выбрали для повышения безопасности, поскольку без этого есть высокий риск замыкания и поражения человека. Раньше расцветка проводов имела только черный и белый оттенок, но это было не очень удобно. Во время работы приходилось подавать питание в проводник, а потом контроллером определять, это фаза или ноль.

При использовании разных цветов электрики уже не путаются с такими моментами, поскольку провода маркируются по всей длине. Предназначение каждого заранее определяют и относят его к соответствующей группе.

К однофазной и трехфазной сети на 220 В выдвигаются одинаковые требования. Различий по цветам они не имеют, но фазный провод при этом дополняется еще несколькими оттенками. Маркировка сохраняется по всей длине, иногда в точках соединения используют кембрики или изоленту, чтобы лучше зафиксировать элемент.

цвета проводов в электрике 220 3 жилы

Цветовая маркировка проводов

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Совмещенный рабочий ноль с заземляющим проводником PEN, синий с желто-зелеными наконечниками желто-зеленый с синими наконечниками. Если же вам что-то непонятно, пишите мне!

Как отличить ноль от заземления: от простого до сложного метода

  1. Измерьте сопротивление, в норме оно не превышает 4 Ом. Предварительно узнайте, есть ли там сопротивление, поскольку иначе мультиметр сгорит.
  2. Определите фазу, а дальше вольтметром измерьте напряжение, которое скапливается между землей и нейтралем. У первого элемента оно всегда выше.
  3. Измерьте напряжение между землей и любым другим безопасным прибором, например, батареей. В этом случае техника не обнаружит напряжения.

Обозначения цвета проводов в электрике

В щитках встречается три типа проводов: фаза, земля или ноль. Некоторые из них считаются особо опасными, поэтому маркировка наносится по всей длине. В этом случае даже при пережатии удастся определить, к какой группе относится компонент.

Прикасаться к этим проводам опасно, в некоторых случаях смерть от них наступает моментально, поэтому в электропроводке их всегда окрашивают в яркий цвет, все они представлены на картинке ниже.

Фазы в электрике чаще обозначают красным или черным цветом, но иногда их оформляют в розовом, сером или коричневом оттенке. Работать с фазами легче, если сразу определить землю и ноль.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

На схемах провода не обозначают цветом, вместо этого используют букву L. Если фаз в устройстве несколько, то их отличают друг от друга цифрами, например, L1, L2 и т. д. В однофазных схемах обозначаются буквами А, В, С, здесь цифры не используют.

Земля

По стандарту обозначение таких проводов происходит в зелено-желтом цвете. Несколько продольных линий отличают провода от всех остальных, поэтому ошибиться тут почти невозможно. Поперечные полоски тоже встречаются, но гораздо реже.

Если среди всех проводов встречается только желтый или зеленый цвет, то землей считается один из них. На схемах прописывается через PE, контакты, к которым ее потребуется подключить, обозначаются также.

Некоторые называют землю нулевым защитным проводом, из-за этого временами появляется путаница. Земля просто снижает риск прохождения тока, поэтому иногда ей причисляют защитные функции.

Этот провод обычно окрашивают в синий или голубой цвет, иногда на нем рисуют белые полосы, чтобы выделить среди остальных. Другие оттенки не используют, даже если он находится в трехжильном кабеле с несколькими проводниками. На схемах его обозначают буквой N или просто окрашивают в синий цвет. Он образует электрическую цепь, чем и отличается от земли.

Какого цвета фаза в проводе

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
А вот на строительных площадках подъемные электрические краны, различные тележки и подъемники , в производствах, в электрифицированном транспорте трамваи и троллейбусы , на подстанциях для подпитки систем автоматики без постоянного тока не обойтись. Если же вам что-то непонятно, пишите мне!

Какого цвета фаза в проводе — Всё об электрике в доме

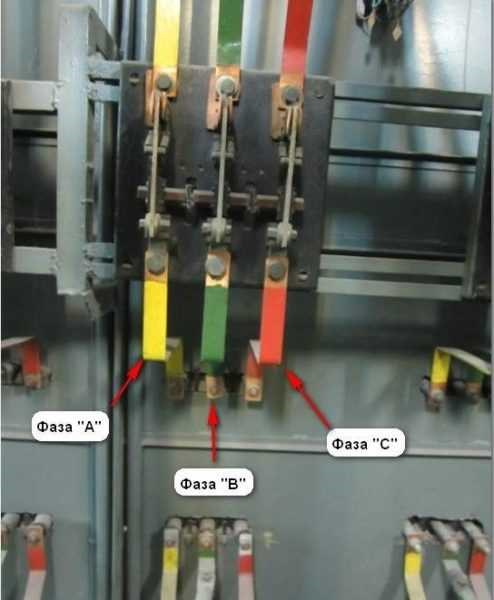

  1. Фаза А – L1, желтый — рекомендован коричневый.
  2. Черный рекомендован в фазе В – L2, зеленый.
  3. Фаза С – L3, красный – рекомендован серый.
  4. Нулевой проводник – N синий.
  5. Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  6. Заземляющий проводник – PE, желто-зеленый.

Как выглядит заземление?

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Расцветка фазных проводов
