Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

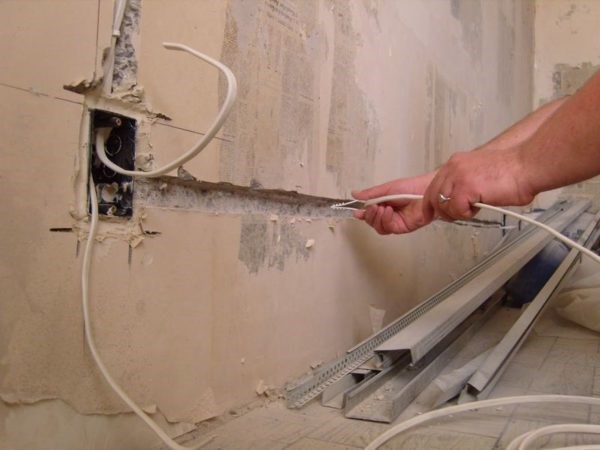

Укладка кабеля для розеток в штробу

Название электроустановки Средняя потребляемая мощность, Вт
Тостер 800 – 1200
Кофеварка 1000
Электрический чайник 1200
Духовка, духовой шкаф 1200 – 2000
Электрическая плита 2500 – 3000
Холодильник 400 – 600
Микроволновая печь 1400 – 1800
Компьютер 500 – 550
Принтер 500
Телевизор 200 – 300
Утюг 1000 – 1700
Фен 1000 – 1200
Пылесос 1000 – 1600
Кондиционер 1500
Вентилятор 1000
Нагревательный бак 1500
Водяной насос 1000
Стиральная машина-автомат 2500
Осветительные приборы 2000
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кабель также бывает гибким и жестким, эта характеристика никак не влияет на его проводимость, поэтому выбирайте тот с которым вам удобнее работать. Если же вам что-то непонятно, пишите мне!

Как установить розетку через автомат

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

 вводной автомат в квартиру какой выбрать

Какие производители лучше?

На очереди следующий вопрос: Чье производство брать? Дешевые это как правило Китай. Выбор по ним большой: TDM, Энергия, ИЭК, EKF, Dekraft, Chint. Стоимость однополюсного в районе 100-130 руб.

Средний ценник может быть у КЭАЗ: серия ВМ 63. Это хорошее соотношения цена/качество. Moeller и Hager — европейские производители с ценником ниже премиума.

Премиум сегмент это Шнайдер Электрик, ABB и Legrand.

За десять лет работы в сфере торговли электрикой у меня, как и у дяди Васи, сформировался свой рейтинг по автоматам. Скажу коротко, если покупать для собственного дома, то оптимальным вариантом будет ABB. Всем своим знакомым рекомендую именно этот бренд.

Какой Автомат Ставить на Свет и Розетки • Выбор кабеля

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Получаем, что по условию выбора автомата защиты, а именно I сети I автомата I допустимый ток кабеля , 16,36 Ампер I автомата 25 Ампер. Если же вам что-то непонятно, пишите мне!

Сколько надо автоматов в квартире и в частном доме?

Как рассчитать необходимый номинал автомата

Выбор автомата в зависимости от тока нагрузки, сечения провода/кабеля и способа прокладки определяется ГОСТом и ПЭУ.

К примеру, возьмем плиту на 3 кВт. В доме однофазная сеть на 220 В. Нам нужно вычислить силу тока (А). Для этого разделим мощность (Вт) на напряжение (В). Получим, что сила тока равна 13,64 А.

Кабель потребуется 1.5 кв.мм. Он выдерживает 19 А. Автомат в таком случае берем ближайшего меньшего номинала, т.е. 16 А. Он защитит кабель, если будет превышение 19 А. Ток потребителя меньше номинала автомата. Поэтому автомат отключаться не будет.

Выбор характеристики: В или С. B — берем, если нет пусковых токов: освещение, нагревательные приборы; выбираем С, если есть небольшие пусковые токи — холодильник, пылесос, все приборы с моторами. В нашем случает подойдет В.

Главное правило при подборе автомата в том, чтобы провод или кабель выдерживали общую нагрузку всех подключенных к нему потребителей. Затем уже под сечение проводника выбирать автомат, который и будет его защищать от перегрузки.

Если мощность потребителя превышает возможности кабеля, то автомат все-равно нужно брать под кабель, не под нагрузку. При выборе под нагрузку автомат не будет срабатывать, не будет должной защиты кабеля и он будет нагреваться. В таком случае лучше рассмотреть вариант с заменой проводника на большее сечение.
