Какой Цвет Провода Фазы и Нуля • Изменения в гост

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
И, в завершение, позвольте совет при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Если же вам что-то непонятно, пишите мне!

Цвет провода фазы и нуля — Всё об электрике в доме

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Проводка3

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Маркировка проводов по цвету

В советское время такое понятие, как «цветовая маркировка» отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

цвет проводов ПУЭ

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях — красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
С принятием единого стандарта цветовой идентификации электрических проводников значительно облегчилась работа по их коммутации. Если же вам что-то непонятно, пишите мне!

Цветовая маркировка проводов. Обозначение проводов по цвету в электроустановках

  • нулевой проводник обозначается голубым цветом и буквой «N»;
  • заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
  • провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Каким цветом обозначается ноль

Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой «N» .

Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается «РЕ» . Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.

Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.

Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.

какого цвета фаза_kakogo cveta faza

Цвет нуля, нейтрали

Цвет провода фазы и нуля

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. Если же вам что-то непонятно, пишите мне!

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике? Каким цветом обозначается провод заземления

Цвет проводов: фаза, ноль, земля – особенности и стандарты

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

  1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
  2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Цвет провода фазы и нуля

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Стандарты маркировочной расцветки

Однофазная переменноточная сеть

Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод :

По современным требованиям заземление NPE использовать запрещено, так как оно является небезопасным. На данный момент совмещение рабочего и защитного нулей встречается крайне редко, как правило, в устаревших проводках.

Для фазных подключений существует спектр допустимых цветов:

Черный
Коричневый
Красный
Серый
Фиолетовый
Розовый
Белый
Оранжевый
Бирюзовый

Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».

На практике, можно встретить фазу с желтой или зеленой изоляцией, но ни в коем случае не желто-зеленой (!).

Часто в быту однофазные цепи являются ответвлением трехфазной, в таком случае изоляция фазной жилы должна соответствовать одной из трех фаз, к которой она подключена. Если окраска кабеля не совпадает, его рекомендуется обозначить специальным маркером или кембриком.

Какой Цвет Провода Фазы и Нуля • Изменения в гост

Какого цвета фаза ноль земля цвет обозначения (L, N, PE)
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. Если же вам что-то непонятно, пишите мне!

Цвета проводов в электрике, маркировка проводов по цветам

  • синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
  • желтый цвет с зеленой полосой — защитное заземление (PE);
  • желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

Маркировка фаз в трехфазной сети немного отличается:

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза — белый, красный и черный, ноль — синий, а земля — желто-зеленый проводники.

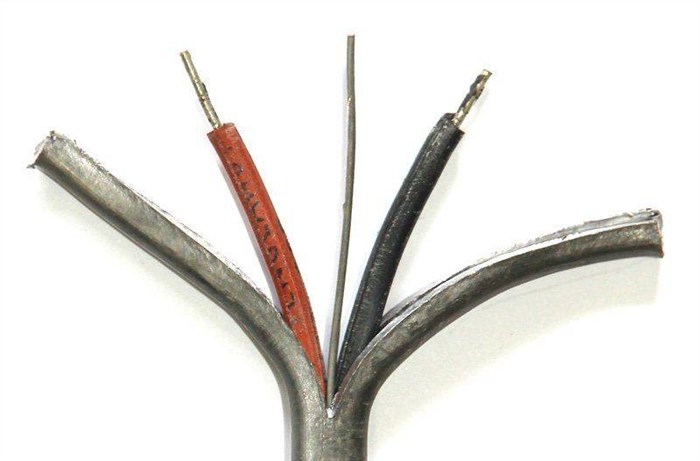

Какой Цвет Провода Фазы и Нуля • Изменения в гост

Сеть постоянного тока — какой цвет проводов плюс и минус

Помимо сетей переменного тока в народном хозяйстве используются цепи постоянного тока, которые находят применение в следующих областях:

  • в промышленности, строительстве, складировании материалов (погрузочная техника, электротележки, электрические краны);
  • в электрифицированном транспорте (трамваях, троллейбусах, электровозах, теплоходах, карьерных самосвалах);
  • на электрических подстанциях (для питания автоматики и оперативных цепей защит).

В сети постоянного тока используется только два провода. В таких сетях нет фазного или нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-).

По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник (М) обозначается голубым цветом.

цвет проводов плюс и минус

Если двухпроводная электрическая сеть постоянного тока создана путем ответвления от трехпроводной цепи постоянного тока, то положительный проводник двухпроводной сети обозначают тем же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов черному, коричневому, красному, серому, фиолетовому, розовому, белому, оранжевому, бирюзовому. Если же вам что-то непонятно, пишите мне!

Цвета проводов в электрике: обозначение фазы, нуля и земли в сетях 220, 380 В

Цвета проводов фаза ноль земля в электропроводке

Для прокладки электрических сетей переменного тока применяются многожильные провода в разноцветной изоляции, что значительно упрощает монтажные работы и исключает путаницу.

Обозначение проводов по цвету особенно актуально, когда разводку делает один человек, а последующим обслуживанием или ремонтом будет заниматься другой. Иначе последнему придется постоянно искать то «фазу», то «ноль» при помощи пробника.

Кто работал со старой проводкой, тот знает, как это порой надоедает. Ведь раньше изоляция используемого в быту электрического кабеля была одноцветной – белой или черной.

Со времен СССР цветовая маркировка электрической проводки прошла ряд изменений, пока не был выработан определенный стандарт. Теперь каждый цвет токоведущего проводника определяет свое назначение в кабеле.

В наше время Нормативным документом, регулирующим цветовую маркировку изолированных или неизолированных проводников — является ПУЭ 7, где в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны быть использованы только определенные цвета и обозначения.

Основной задачей маркировки электропроводки является быстрота и легкость определения назначения проводников по всей длине, что и является одним из основных требований ПУЭ.

Рассмотрим, какую расцветку сегодня должны иметь проводники в электроустановках переменного тока напряжением до 1000В и с глухозаземленной нейтралью (к этой категории относится большинство административных зданий и жилых домов).

Цвет нулевого защитного и нулевого рабочего проводников

Голубым цветом обозначаются нулевые рабочие проводники (N). Нулевой защитный (PE) проводник должен быть окрашен в желто-зеленые продольные или поперечные полосы. Такая комбинация цветов должна применяться только для маркировки защемляющих проводников (нулевых защитных).

Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Характерно, что ГОСТ сегодня допускает и противоположный вариант окраски – желто-зеленые полосы по всей длине с синим цветом на концах (в местах соединения).

цвета проводов ноль земля

Проще говоря, обозначение нулевых проводов по цвету должно быть:

Цвета фазных проводов

В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов: черному, коричневому, красному, серому, фиолетовому, розовому, белому, оранжевому, бирюзовому.

Однофазная электрическая цепь может быть создана путем ответвления от трехфазной сети. В этом случае фазный провод однофазной цепи по цвету должен совпадать с фазным проводником трехфазной сети, с которым он соединен.

Электробезопасность

Чтобы максимально защитить человека, от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ, применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей. ПУЭ определяет каждую из систем как:

  1. ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
  2. ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  3. ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
  4. ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
  5. IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

обозначение заземления

Цветовая маркировка проводов - цвета фазы, ноля и заземления по ПУЭ
Пальцем руки надо коснуться контактной площадки. Если индикатор загорится, то проверенная жила является фазой. В ином случае – это ноль.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами например, при починке проводки в старых домах. Если же вам что-то непонятно, пишите мне!

Маркировка проводов по цвету

  • желтым – L1 (фаза А);
  • зеленым – L2 (В);
  • красным – L3 (С);
  • голубого – колодка нулевого рабочего проводника N;
  • чередующимися продольными или поперечными полосками одной ширины желто-зеленого цвета – заземляющая шина РЕN.

Электрические сети постоянного тока

Важно! Для бытовых приборов эти цвета верны только для питающих линий, в дальнейшей части схемы плюсовой провод может иметь другой цвет.

Приступив, непосредственно к электромонтажным работам или ремонту в электропроводках, можно столкнуться с несоблюдением цветового регламента, который установлен нормативными документами. Как, показывает практика – этот случай не правило, а исключение.

  • можно купить трехжильный кабель типа BBГ 3х1,5, который имеет жилы с белой, красной и коричневой расцветкой;
  • часто встречается кабельная продукция с белыми проводами с цветной полосой черного, серого или синего цвета, по всей длине;
  • в электропроводке, которую делали раньше, вообще, можно найти двух или трехжильный провод белого цвета.
  1. При ремонте в действующих сетях, необходимо пользоваться приборами электробезопасности, такими как указатель напряжения или индикаторная отвертка. С их помощью всегда можно определить цвет провода фазы.
  2. При отсутствии правильной цветовой маркировки кабельной продукции приобретите кембрик или изолирующую ленту необходимого цвета. Главное, обозначьте цвет провода заземления желто-зеленым окрасом, рабочего нуля – голубым цветом, а для фазы L в электрике можно выбрать любой другой цвет.
  3. Для прокладки новой проводки используйте кабель одной марки, чтобы, не было путаницы с цветом проводов в электрике.

Цвет провода фазы и нуля

Аббревиатура «PEN»

Система заземления TN-C

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Будьте внимательны! Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Так, черным цветом обозначалась глухозаземлённая нейтраль и все проводники заземления, а белый цвет провода соответствовал рабочему нулю. Если же вам что-то непонятно, пишите мне!

Важная информация

  1. Что означает аббревиатура «PEN»?
  2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
  3. Как указать ноль, фазу и заземление самостоятельно?
  4. Какие еще стандарты цветовой маркировки проводов могут существовать?
