Определяем полярность диода: катод и анод – это минус или плюс
Все диодные элементы можно разделить на 2 большие группы: неполупроводниковые и полупроводниковые. Первая группа состоит из 2-х видов: вакуумных (кенотронов) и наполненных газом (стабилитронов с тлеющим или коронным разрядом, игнитронов и газотронов).
Вакуумные диоды – лампы с двумя электродами, один из них выполнен в виде нити накаливания. При открытии электроны движутся от плюса к минусу. При изменении направления движения тока прибор почти полностью закрывается, движение электронов прекращается.
Из газонаполненных диодных элементов на данный момент используются лишь газотроны с дуговым разрядом (стабилитроны), наполненные инертным газом и паром ртути и оснащенные оксидными термокатодами. Основная особенность – способность выдать высокое напряжение на выходе и работать с токами в несколько десятков ампер.
Полупроводниковые диоды – это емкости небольшого размера, из которых удален воздух.
Важно! Сопротивление в открытом состоянии зависит от величины прямого напряжения – чем оно выше, тем ниже сопротивление.
Анод на аккумуляторе и в других приборах, процессы на аноде и знак анода
- катод обозначается срезом на корпусе;
- теплоотвод на обратной стороне корпуса располагается ближе к аноду;
- пиктограмма «П» к аноду обращена верхней полкой, верх пиктограммы «Т» обращен к катоду.
Назначение диода

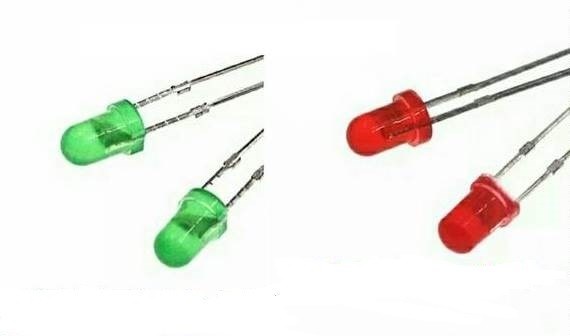

Полупроводниковые диодные элементы присутствуют практически во всех бытовых электроприборах. Светодиоды используются в производстве осветительных приборов и LED-телевизоров.
- материалу кристалла (кремний, селен, фосфид индия, германий);
- размерам (микросплавные, точечные, плоские);
- технологии производства p-n перехода (диффузионные, сплавные, эпитаксиальные);
- частоте (низкочастотные, высокочастотные, сверхвысокочастотные, импульсивные);
- сфере использования (выпрямительные и специальные).
Диоды-выпрямители предназначены для преобразования переменного напряжения в постоянное. В схему устанавливаются в виде диодного моста, который можно использовать в радиоаппаратуре, блоке питания, зарядном устройстве.
Внимание! Продаются готовые диодные мосты (диодные сборки) в виде небольших коробочек с четырьмя ножками.
- варикапы (емкостные диоды);
- тиристоры (с дополнительным выводом для переключения в открытое состояние);
- симисторы (ток пропускают в 2-х направлениях);
- стабилитроны (стабилизируют напряжение от 2 вольт в состоянии пробоя, отдельный вид стабиисторы (нормисторы) для напряжения 0,7-2 вольт);
- диоды Шоттки (для низковольтных схем в паре со стабилитроном);
- туннельные диодные элементы (с низким отрицательным сопротивлением);
- динисторы (не содержат управляющих электродов, монтируются в переключатели);
- магнитодиоды (вольт-амперные характеристики меняются в магнитном поле, монтируются в датчики движения, контрольные приборы);
- фотодиоды (преобразуют энергию света в электрическую);
- светодиоды (превращают электрическую энергию в свет).
Справка! Светодиоды, излучающие инфракрасный свет, называются инфракрасными. Их устанавливают в камеры видеонаблюдения, беспроводные системы связи, оборудование для дистанционного управления.
Понятие анода и катода
Для лучшего понимания терминов дадим определения этих понятий.

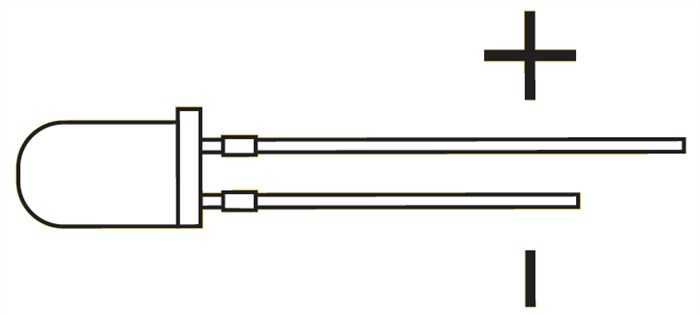

Проще говоря, положительным электродом будем считать анод, а отрицательным электродом – катод. При подключении радиоэлементов следует соблюдать их полярность, руководствуясь обозначениями на схемах.
Катод
Это электрод, по которому электрический ток вытекает с прибора (подразумевается конвенциальное понимание тока, в виде потока положительных зарядов). Таким образом, если к аноду подключается провод с положительным потенциалом, то к катоду – клеммы с отрицательными потенциалами.
Вышеуказанные термины применяются по отношению к гальваническим элементам. В гальванике анод – это электрод, на поверхности которого проходит реакция окисления металла. Названия электродов встречаются:
При монтаже радиодеталей очень важно не перепутать электроды. Для этого необходимо знать, как определить их назначение.
Катод на аккумуляторе и в других приборах, процессы на катоде и знак катода
- Потенциал положительного электрода E+I≠0 становится меньше его значения в состоянии покоя E+I = 0 : E+I≠0 → положительный электрод является катодом.
- Потенциал отрицательного электрода E-I≠0 становится больше его значения в состоянии покоя E-I=0 : E-I>0 > E-I=0 → отрицательный электрод является анодом.
Обозначение в электрохимии и цветной металлургии
Понятие анодов в электролитических процессах применимо в отношении положительно заряженных электродов. Электролиз, с помощью которого выделяются или очищаются различные химические элементы, – это влияние электрического тока на электролит. Электролитом выступают растворы солей или кислот. Другим электродом, участвующим в этой реакции, выступает катод.
Внимание! На отрицательно заряженном катоде (К) осуществляется реакция восстановления, на аноде (А) – процесс окисления. При этом «А» может частично разрушаться, участвуя в очищении металлов от нежелательных добавок.
В металлургической промышленности аноды используют при нанесении защитных слоёв на продукт электрохимическим методом (гальваника) или электро-рафинированием. Электрическое очищение позволяет растворять на «А» черновой металл (с примесями) и осаждать его на «К» уже в очищенном виде.
Ряд часто применяемых анодов – изготовленные из металлов:
Никелирование, оцинкование и прочее нанесение защитных или эстетически востребованных покрытий на изделия выполняются в основном из недрагоценных металлов.
С помощью «А» из драгметаллов повышают электропроводность компонентов электрических изделий и наносят слои благородных металлов на ювелирные украшения.
К сведению. Осаждаемый на катоде чистый металл также называют «катодом». Например, чистая медь полученная таким образом именуется «медный катод». Дальше её используют для изготовления медной фольги, проволоки и прочего.

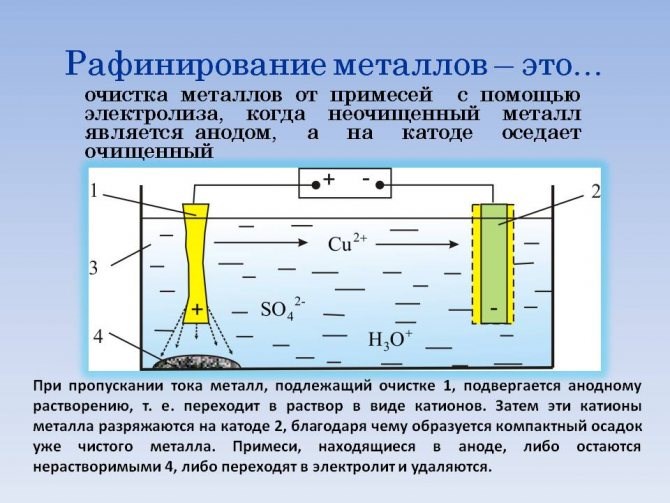

Рафинирование металлов
Знак катода:
В литературе встречается различное обозначение знака катода: «+» или «−», что определяется, в частности, особенностями рассматриваемых процессов.
В соответствии с таким толкованием, для аккумулятора анод и катод меняются местами в зависимости от направления тока внутри аккумулятора.

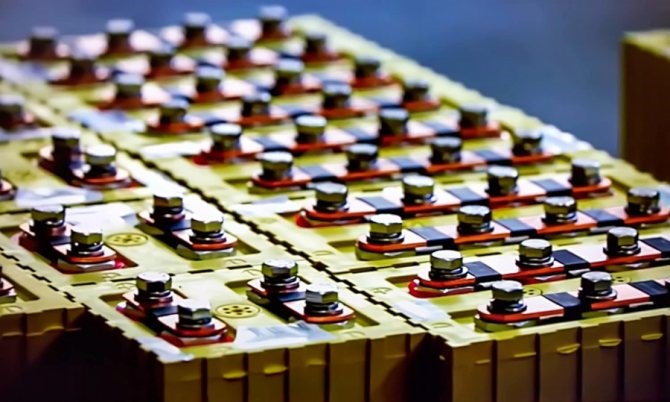

Аккумулятор – это гальванический элемент, предназначенный для многократного разряда за счет восстановления емкости путем заряда электрическим током. Аккумуляторная батарея, в свою очередь, это электрически соединенные между собой аккумуляторы , оснащенные выводами и заключенные, как правило, в одном корпусе.
В электротехнике катод – это отрицательный электрод (знак «−»), а анод – положительный электрод (знак «+»). В электротехнике за направление электрического тока принято считать направление движения положительных зарядов. Электрический ток течёт от анода к катоду, электроны, соответственно, наоборот, от «−» к «+».
