Как правильно подобрать марку и сечение кабеля для удлинителя

Для изготовления удлинителя своими руками понадобится подготовить:

Также потребуется иметь минимальный набор инструментов. На осуществление сборки переноски нужно порядка двадцати минут. Далее представлена пошаговая инструкция процесса изготовления удлинителя:

  1. На первом этапе удаляется верхняя защитная оболочка кабеля, приблизительно на пять сантиметров.
  2. В дальнейшем снимается один сантиметр изоляционного слоя с концов каждой отдельной токопроводящей жилы.
  3. Подготовленные провода с одной стороны подключаются к клеммам розетки удлинителя, а с другой к вилке. При этом необходимо обеспечить хороший контакт посредством сильной затяжки клемм, а также фиксации провода в изоляции специальным зажимом внутри вилки. В противном случае контактная часть греется и со временем разрушается.
  4. Проверить переноску на обрыв с помощью мультиметра.
  5. Установить на место защитные кожухи вилки и удлинителя, зафиксировав крепежными элементами.

При изготовлении переноски длиной более двадцати метров следует использовать катушку для намотки кабельной линии.

Переноска из провода КГ 3х4 с резиновой изоляцией

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Теперь рассмотрим наиболее практичные варианты токопроводящих жил для комплектации удлинителя, а также порядок подбора необходимого сечения. Если же вам что-то непонятно, пишите мне!

Кабель для удлинителя: как подобрать марку и сечение, правила эксплуатации

  • перед использованием осмотреть все узлы на целостность изоляционного слоя;
  • не превышать номинальные токи, на которые рассчитан провод;
  • не скручивать и не сгибать токопроводящие жилы;
  • не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
  • избегать проникновения влаги на контактную часть.

Нюансы выбора жил проводников для переноски

Разновидности кабеля для удлинителя

Теперь рассмотрим наиболее практичные варианты токопроводящих жил для комплектации удлинителя, а также порядок подбора необходимого сечения.

Марка КГ

Морозостойкий тип кабеля, который рекомендуется к применению на улице, но без длительного прямого воздействия ультрафиолетовых лучей. Они способствуют разрушению резиновой защитной оболочки токопроводящих жил. Данная разновидность кабельных линий отлично подходит для переносок, часто подвергающихся изгибу и сдавливанию. Такие условия характерны для строительных объектов.

Переноска из провода КГ 3х4 с резиновой изоляцией

Марку КГ допускается эксплуатировать при температуре от — 40 до + 50 градусов Цельсия. Расчетное количество циклов изгиба составляет не менее 30 тысяч с четырехлетним сроком службы.

Марка КГН

Может использоваться в условиях воздействия агрессивных факторов. К ним относятся различные химические вещества, масла и искры. Основные технические характеристики:

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Марка ПВС

Марка ПРС

Данный провод для удлинителя может использоваться как на открытом воздухе, так и внутри помещений. Обладает следующими показателями:

Выбор и проверка сечения кабеля

Наиболее используемыми сечениями проводов для переносок длиной от 5 до 10 метров являются:

Для самостоятельного подбора сечения удлинителя понадобится учесть длину кабельной линии и планируемую нагрузку. Эти показатели напрямую влияют на величину потерь мощности в проводе. Их компенсация обеспечивается посредством использования большего сечения токопроводящей жилы.

Применение удлинителей с неправильно подобранным сечением может привести к нагреванию проводников, что часто сопровождается коротким замыканием.

Для определения требуемого сечения кабеля для удлинителя, понадобится выполнить следующие расчеты:

  1. Первоначально потребуется определить планируемую мощность (P) подключаемых потребителей, чтобы вычислить токовую нагрузку на провод. Для этого используется следующая формула: I = P/U, где U — напряжение электросети.
  2. По полученному значению выбираем подходящее сечение токопроводящих жил, согласно таблице 1.3.4 ПУЭ.
  3. В дальнейшем необходимо проверить выбранное сечение на предмет соответствия используемой длине кабеля. Для этого рассчитывается общее сопротивление кабельной линии удлинителя, используя формулу: R = pxL/S, где:
    • p — удельное сопротивление (0,0175 для меди);
    • L — длина кабельной линии переноски;
    • S — выбранное во втором пункте сечение.

    Морозостойкий кабель для удлинителя

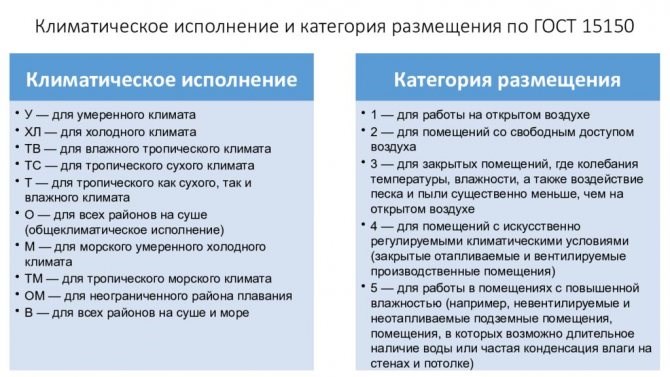

    Очень часто для проведения различных работ на улице в холодное время года требуется использование удлинителя. Обычно для них используют кабельную продукцию с маркировкой КГ-ХЛ или КГтп-ХЛ. Они имеют 5-ый класс гибкости и предназначены для работы в сложных эксплуатационных условиях. Температурный режим составляет от -60℃ до +50℃.

    Морозостойкий удлинитель

    Кабель для удлинителя должен быть не только максимально гибким, но и морозоустойчивым

    В районах с умеренным климатом в качестве кабелей для переноски с успехом используются марки ПРС при температуре от – 400С до +400С и с температурным режимом от -400С до +500С

    У всех марок резиновая изоляция и оболочка. ПВХ же для такого типа кабелей не допускается, так как не имеет необходимой гибкости и может быстро выйти из строя. На морозе уже при -150С – 200 изоляционные ПВХ материалы затвердевают и легко ломаются, приводя провод в негодность.

    Какая защитная гофра для улицы лучше? — Автоматика и
    Если при проектировании принято решение, что источник должен находиться за пределами помещения, нужно придумать способ прокладки кабеля к дому.
    Стребиж Виктор Павлович, эксперт по освещению и электрике
    Мнение эксперта
    Стребиж Виктор Павлович, эксперт по освещению и электрике
    Любые вопросы задавайте мне, я помогу!
    Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. Если же вам что-то непонятно, пишите мне!

    Кабель с какой изоляцией использовать на морозе?

    1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.

    Электрические провода

    В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

    ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

    Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

    АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

    ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

    Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

    Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

    Читайте также: Как самостоятельно проложить слаботочные кабели в квартире: слаботочные сети в жилых помещениях

    АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

    ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.
