Цветовая распиновка RJ45 и правила обжима витой пары
Кабель «витая пара» классифицируется в соответствии с двумя стандартами: ISO 11801 и EIA/TIA 568. Свое название он получил по причине наличия спаренных жил, скрученных между собой.
На сегодняшний день существует несколько схем обжима витой пары и коннектора RJ 45. Несмотря на стремительное развитие беспроводных технологий, сетевой провод продолжает активно использоваться для подключения ПК к интернету и при создании локальных сетей (LAN).

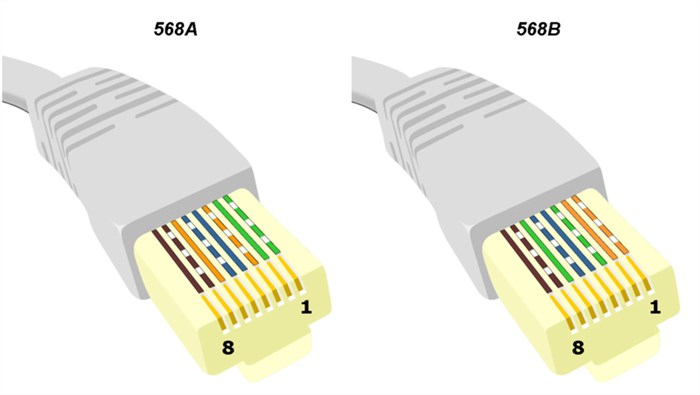

Коннектор RJ 45 — распиновка по цветам, схема обжатия
- Выполняются действия по разделке витой пары.
- Все провода сортируются в соответствии с выбранной цветовой схемой.
- Жилы обрезаются на одинаковую длину и осторожно вставляются в коннектор.
- Перевернув штекер защелкой вниз и контактами вверх, его необходимо положить на плоскую поверхность. При этом фиксатор должен оставаться свободным, чтобы избежать его повреждения.
- Аккуратно нажимайте на защелку коннектора и зафиксируйте ее для надежного крепления кабеля.
- С помощью отвертки утопите в корпус все контакты.

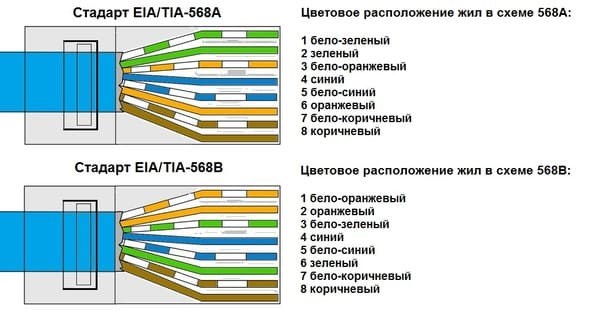

Цветовая распиновка коннектора RJ45
Для правильной обжимки сетевого кабеля используется один из трех способов:
-
Прямой — используется для подключения ПК к роутеру.
- Перекрестный — применяется при создании локальной сети или для соединения двух роутеров.
- Перевернутый — позволяет подключить консольные устройства.

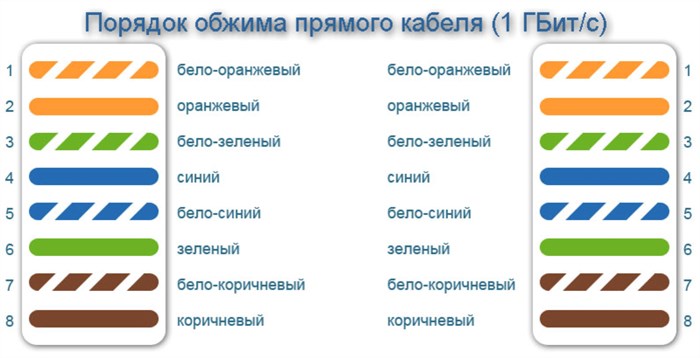

Прямой тип
Он подойдет для передачи любого трафика. Единственным условием бесперебойной работы будет использование одной и той же схемы на каждом конце кабеля. Чаще всего применяется Т568 В. Если передаваемый трафик не превысит 100 Мб/с, то можно использовать 4-жильный кабель. После удаления изоляции правильно разложите все проводки в соответствии с используемой схемой.
Вводя их в штекер, важно следить за последовательность жил, так как переобжать жилы уже не получиться. Когда провода были введены в коннектор до упора, используйте специальный инструмент обжимник, напоминающий клещи. Сильно сдавите его и обжим сетевого кабеля можно считать состоявшимся.
Перекрестный тип
Эта распиновка RJ45 применяется для создания локальной сети между двумя компьютерами. Сам процесс обжима не отличается от рассмотренного выше. Если при создании прямого интернет-кабеля на каждом из его концов применяется одна цветовая схема, то в этом случае следует использовать обе.
Как уже говорилось выше, иногда применяется и перевернутый тип кабеля. Однако он используется только сетевыми администраторами. В домашних условиях консольный кабель не потребуется. Перед началом процедуры опрессовки кабеля необходимо точно рассчитать его длину. Хотя для наращивания витой пары и можно использовать скрутку, лучше этого избегать.
Варианты обжима
Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:
- Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
- Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.
Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.
В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.
Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

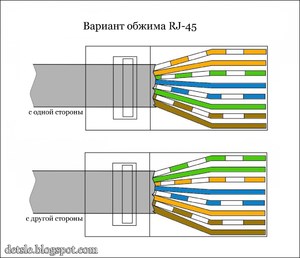

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.
Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:
Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.
Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.
Обжим витой пары своими руками: схема распиновки и инструменты
Необходимый инструмент
Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.
Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.
Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.
Способ обжатия без кримпера
Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.
В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.
Применение использованных коннекторов
Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.
Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля
4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.
Обжим 4-х парного кабеля
Обжим 2-х парного кабеля
Для обжатия 2-х парного кабеля используются первые три канала и шестой из любой схемы EIA/TIA — 568 B или EIA/TIA — 568 А.
Обжим 4-х парного кабеля на два компьютера
Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень удобно особенно когда прокладка дополнительного кабеля затруднена по различным причинам.
