Регулировка противотуманных фар
Решением этой проблемы стало использование на транспортном средстве специальных внешних осветительных приборов, названных противотуманными фарами. Практика применения этих фар показала прямую зависимость степени эффективности их функционирования от правильного расположения прибора относительно поверхности земли.
Конструктивное исполнение противотуманок должно отвечать требованиям существующей нормативно-правовой базы, включающей Правила Дорожного Движения (далее ПДД), ГОСТ 8769-75 (далее ГОСТ) и Правила (единообразные предписания) ЕЭК ООН. Перечень основных требований данных регламентов сводится к следующему:
— светораспределение луча направлено вниз, а его верхняя граница должна быть четко очерчена;
— величина горизонтального угла рассеивания не превышает 70 0 .
- Высота установки – не менее 250 миллиметров от поверхности дорожного полотна.
- Максимальное расстояние между противотуманной фарой и внешним габаритом транспортного средства – не более 400 миллиметров.
Кроме того, ПДД определен режим использования противотуманок — условия недостаточной (дождь, снег, туман) или ограниченной (горные дороги, крутые повороты) видимости.
Регулировка фар ВАЗ 2110, 2112 своими руками — как правильно настроить ближний свет
Как отрегулировать противотуманные фары
Технологическая операция по выполнению регулировочных работ сводится к установке определенных значений вертикального и горизонтального углов положения прибора.
Регулировка противотуманных фар предваряется выполнением следующих мероприятий:
- подбор ровной горизонтальной площадки;
- замер давления в шинах автомобиля и доведения его до значения, определенного в инструкции по эксплуатации автомобиля (величина данного параметра влияет на высоту расположения противотуманок относительно дорожного полотна);
- заправка топливного бака (до полного);
- загрузка автомобиля до веса, равного весу нагрузки основного периода эксплуатации;
- на расстоянии 10-ти метров (некоторые специалисты сокращают его до 5-ти метров) от транспортного средства выставляем (перпендикулярно поверхности) специальный экран (в качестве последнего можно использовать стену, гаражные ворота и т.п.);
- подготовка инструмента: отвертки, средства измерения (линейка, рулетка).
Принцип действия противотуманки
Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.
- Это мельчайшие частицы влаги, которые находятся в воздухе ;
- Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены ;
- Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя .
Узкое пространство для работы
Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.
А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».
Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.
Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.
А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.
Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.
Техническая особенность светового потока
Второй момент, на котором следует акцентировать ваше внимание, это что:
Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.
Освещение обочины
Есть еще одна особенность противотуманных фар, о которой нередко забывают.
Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:
И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину
Ваз 2110 моргают туманки
- противотуманки должны располагаться ниже фар головного освещения. Оптимальное расстояние от дороги – 25-30 см;
- расстояние от вешнего габарита автомобиля до противотуманного фонаря не должно превышать 40 см;
- противотуманки должны располагаться ближе друг к другу, чем лампы головного освещения. Как правило, их устанавливают на расстоянии от полуметра до 65 см друг от друга. В результате границы светового потолка ПТФ должны находиться в центре светового пучка фар ближнего света;
- световой пучок ПТФ должен быть направлен вниз, т.е. на дорогу;
- угол рассеивания не должен превышать 70 градусов, но в то же время световой пучок должен быть достаточно широким.
Самостоятельная регулировка
Разобравшись в особенностях и выяснив предназначение противотуманных фар, самое время приступать к их регулировке. (См. также статью Как установить противотуманные фары на ВАЗ 2110: особенности.)
- Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
- На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;
- С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
- Затем отрегулируйте их высоту – она должна быть ниже отметки «Н» на 10 см.
На этом процесс регулировки закончен. А зазор в 10 см позволит фарам не слепить водителя даже при полной загрузке автомобиля. (См. также статью Установка фаркопа на ВАЗ 2115: особенности.)

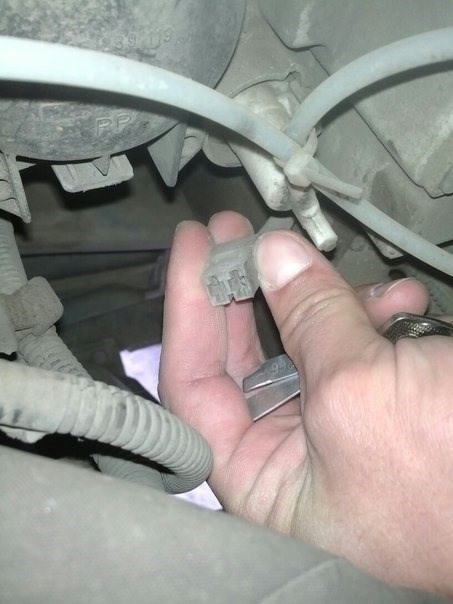

3. Подключение ПТФ ВАЗ 2112 (европанель)
под капотом должна быть заводская проводка пот ПТФ, находим эти фишки в районе заглушек противотуманок под основными фарами
провода под капотом выходят в эту фишку к блоку управления
далее я купил готовый комплект подключения ПТФ на европанель с кнопкой, реле и проводами, черный провод от реле прикрутил на массу под панелью
Особенности ПТФ на ВАЗ 2110

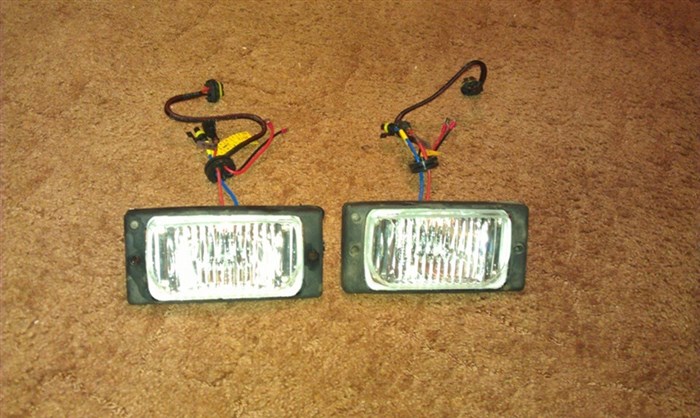

Установка ксенона Il Trade в ПТФ ВАЗ 2112
Покупал комплект корейского ксенона в компании avtosvet.pro, отличные ребята там работают, отличные цены.
В машине стояли «недосветодиодные дневные ходовые огни», которые были повреждены и явно давным-давно не работали.
Купил в Автотраке за 600 рублей новые туманки (корпус + стекла), без проводки.
Новые ксеноновые лампы не подходили в гнездо, оно почему-то было прямоугольным, пришлось чуть доработать пластмасску на лампах. Крепко их зажал скобами и залил всё это дело силиконовым герметиком.
+ также промазал силиконом и по контуру стекла к корпусу фары.
Блоки брал SLIM, что означает тонкие, чтобы их было удобно крепить
Дальше ставим всё на свои штатные места, подключаем проводку, крепим блоки и наслаждаемся видом.
+ В темноте ночной фонари чуть-чуть отрегулировал, повернул их максимально вниз, чтобы не слепить водителей.
