Инструкция по установке, подключению и регулировке противотуманок на Lada Priora
Важность противотуманной оптики недооценивать нельзя. Всем известно, что противотуманки на Приору позволяют лучше освещать дорожное покрытие при передвижении в туман. Поэтому для того, чтобы обезопасить себя во время езды, многие автовладельцы решают самостоятельно установить ПТФ. О процессе монтажа и подключения фонарей вы сможете узнать ниже.
Руководство по установке
Алгоритм действий
Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:
1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его. 2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.
Схема подключения
Установленную противотуманную оптику необходимо будет подключить.
- В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
- Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
- Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
- Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.

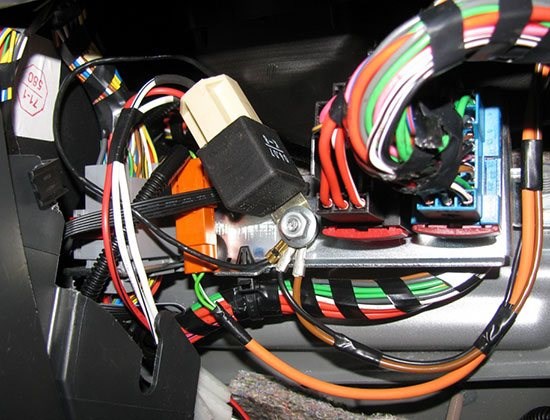

- На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.
Схема подключения кнопок управления противотуманками
Основные аспекты настройки
Когда все эти условия будут выполнены, можно приступать к регулировке. В первую очередь, транспортное средство необходимо поставить на наиболее ровную поверхность, это позволит получить самый точный результат. Если данное условие не будет соблюдено, регулировка будет неправильной. Настройка производится перед стеной или воротами гаража, это обязательное условие.
Видео «Как самостоятельно произвести монтаж ксенона в противотуманки Приоры?»
Если вам интересно, как установить ксеноновые лампы в противотуманные фонари автомобиля Лада Приора, то подробная инструкция по этому процессу представлена на видео ниже (автор — Сергей М).
Схема подключения противотуманных фар приора – Противомутанные фары Приора: установка и подключение
- Комплект ПТФ г.Киржач «Автосвет» 21700-3743010-52. Цена – около 700-800 рублей. Одна фара стоит около 500 рублей.
- Комплект ПТФ Бош 21700-3743010-54. Цена – около 1600-1900 рублей. Одна фара стоит около 900 рублей.
Установка и подключение противотуманных фар на Приору
| В комплектации Норма на Приоре отсутствуют ПТФ, а также нет жгута проводов под них, кнопки включения в модуле управления светом (МУС) и реле. Но это не страшно, ведь можно установить и подключить противотуманки на ВАЗ 2170 своими руками. |
Установка ПТФ в Приору
В комплекте с ПТФ Приоры есть подробная инструкция по установке и подключению (она будет приведена ниже), но все равно затронем некоторые тонкости этого процесса.
Начинаем с установки кнопки ПТФ на центральную консоль (панель), а затем вывести провод под капот на реле. Для этого придется немного разобрать панель Приоры, а в частности центральную накладку торпедо. Устанавливаем кнопку ПТФ. Затем прокладываем 1 провод в подкапотное пространство для реле. Делать это можно через отверстие за блоком предохранителей.

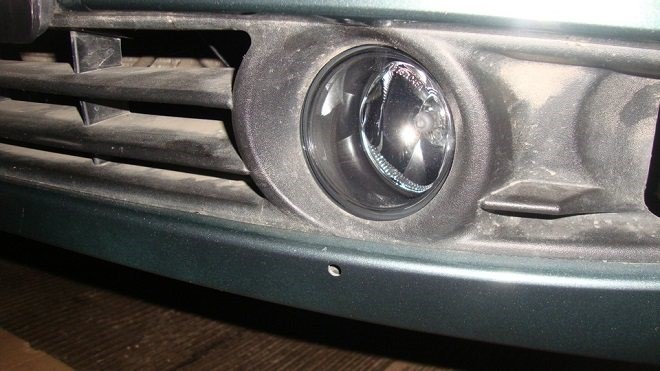

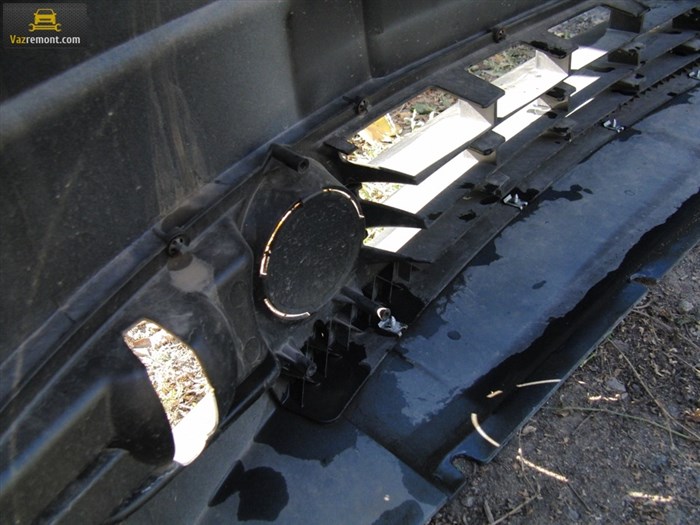

Чтобы установить противотуманные фары в бампер, его следует снять. В нем нужно вырезать отверстия для фар с помощью канцелярского ножа. Закрепляем ПТФ на саморезы (каждую на 3 самореза), не перепутайте вверх/низ. Удерживаем бампер на весу, и подключаем противотуманки, а затем устанавливаем бампер в обратной последовательности.
Подключение противотуманных фар Приоры
Комплекта проводки, который мы купили заранее подключаем по схеме. Питание кнопки в салоне берем от габаритов, либо от зажигания. Питание на реле (под капотом) берем с аккумулятора, после реле в силовые провода на ПТФ врезаем гнезда предохранителей.
Инструкция и схема подключения ПТФ на Lada Priora из комплекта:
Стоит отметить, что недостаток такого универсального подключения в том, что индикация работы ПТФ на приборной панели отсутствует. Для этого нужно установить кнопку ПТФ в модуль управления светом (МУС), а это очередная доработка, о которой мы поговорим отдельно.
Регулировка ПТФ по ГОСТ
Не забывайте, что сразу после установили ПТФ, требуется их отрегулировать. ПТФ Киржач с выпуклым стеклом, регулируются длинной отвёрткой Torx T20. Bosch (AL) с плоским стеклом — крестообразной отвёрткой. И те и другие фары регулируются только верх/низ. Схема регулировки ПТФ.
Похожие материалы
Другие модели противотуманнок на LADA Priora
Не только фары противотуманные на Лада Приора от Бош и «Автосвет» можно приобрести сейчас в специализированных магазинах. Если вас по какой-либо причине эти варианты не устраивают, есть модели и от других производителей, в частности: диодные Орион-7, рязанские «Аутомотив лайтинг», еще производства рязанской и еще ДААЗ.
Противотуманные фары китайского производства тоже не стоит сбрасывать со счетов, тем более, что птф они выпускают и диодные и линзованные. Еще можно приобрести специальные рамочки для рестайлинговой Приоры, которые устанавливаются вместо заглушки и оставляют отверстие под противотуманки старого образца, устанавливаемые на 1-ую версию Приоры.
Инструкция по установке, подключению и регулировке противотуманок на Lada Priora
- Комплект фар Бош имеет артикул 21700-3743010-54. Стоимость комплекта варьируется в диапазоне 1.6-1.9 тыс. росс. руб. Стоимость одной фары составит порядка 900 руб.
- Комплект туманок «Автосвет» стоит 700-800 росс. руб. Артикул 21700-3743010-52. Одна фара обойдется покупателю ориентировочно в 500 руб.

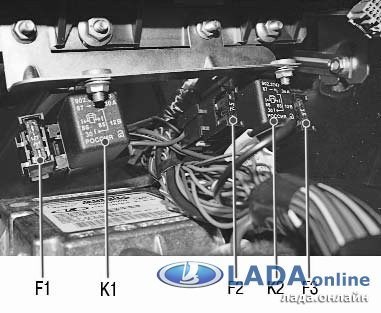

Дополнительный монтажный блок Приоры
- F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
- F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
- F3 (15 А) – предохранитель бензонасоса Приора;
- K1 – главное реле;
- K2 – место, где находится реле бензонасоса Приоры.
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).
