Как рассчитать нагрузку на розетку?
Как вы относитесь к тройникам и двойникам, работающим в бытовой проводке? Предполагаю, что неоднозначно. Они позволяют эксплуатировать бо́льшее количество электрических приборов, чем позволяет число розеток. Но пользоваться ими следует аккуратно.
Вот об этом и пойдет речь ниже. Надеюсь, что мои советы электрика помогут вам, как домашнему мастеру, занимаясь ремонтом квартиры своими руками, правильно подключать розетки к домашней проводке, пользоваться ими надежно и максимально безопасно.
Идея рассказать об этом зародилась после появления комментария от читателя Mmoguider к статье, рассказывающей о высоте размещения розеток и выключателей в квартире. Там я ответил ему кратко, а сейчас пытаюсь объяснить подробнее.
Сколько ампер в розетке 220В?
- холодильника с мощностью до 1000 Вт через розетку на 6 ампер и свой автоматический выключатель;
- стиральную машину и моющий пылесос по 2000 ватт каждый, включенные по индивидуальным розеткам 16 А через отдельный автомат силовых цепей.
Сколько ампер в розетке 220В ?
В розетке, к которой не подключена нагрузка, ампер нет, сила тока равно нулю.
Теперь рассмотрим случай, когда в розетку подключен какой-то электроприбор и мы можем посчитать величину силы тока
Если бы нашу электропроводку не защищала автоматика, установленная в электрощите, и максимальная подключаемая мощность оборудования (как и сила тока), ничем бы не контролировались, то количество ампер в бытовой розетке 220В могло быть каким угодно. Сила тока росла бы до тех пор, пока бы от высокой температуры не разрушились механизм розетки или провода.
При протекании высокого тока, проводники или места соединений, не рассчитанные на него, начинают нагреваться и разрушаются. В качестве примера можно взять спираль обычной лампы накаливания, которая, при прохождении электрического тока, раскаляется, но т.к. вольфрам, из которого она сделана – тугоплавкий металл, он не разрушается, чего нельзя ждать от контактов механизма розетки.
Чтобы рассчитать сколько ампер будет в розетке, при подключении того или иного прибора или оборудования, если под рукой нет амперметра, можно воспользоваться следующей формулой:
Нормы мощности в розетке 220в
Усовершенствованная конструкция, которая подходит только для выделенной квартирной электролинии с электроплитой и бойлером, на 32 ампер пропускает 7 киловатт энергии. Отличается последняя наличием усовершенствованного штепсельного контакта, который исключает подключение простых вилок для бытовых электрических приборов.
Параметры домашней электрической сети
После определения ответа на вопрос, какой в розетке ток переменный или постоянный, следует выяснить другие параметры домашней электросети.
- Напряжение. В бытовых розетках используется однофазное напряжение 220В. При большой протяжённости линии эта величина может значительно отличаться от номинальной. В этом случае необходимо использовать стабилизатор.
- Частота. В большинстве стран, за исключением Соединённых Штатов, частота составляет 50Гц, в США 60Гц. Этот параметр общий для энергосистемы государства.
- Наличие заземления. В розетках и электропроводке, установленных в СССР, заземление отсутствует. По современным требованиям ПУЭ его монтаж является обязательным и в розетках кроме фазного «L» и нулевого «N» контактов есть заземляющий контакт «РЕ».
Характеристики
Номинальную мощность, как и другие технические характеристики, производители прописывают на крышке, около ее контактов. Как правило, в стандартной модели прописывается количество гнезд, ширина, высота, глубина, заземляющий контакт, номинальный электроток и напряжение, материал и тип соединения. Нередко прописывается срок службы с гарантийным сроком.
Требования к сети
Для качественной работы всей системы электропитания необходимо учитывать множество факторов, такие как:
- Сколько вольт в розетке. Если бытовой прибор рассчитан на работу при воздействии тока, равного 220 Вольт, то важно соблюдать это правило, так как при присоединении к большему или меньшему напряжению оборудование может полностью выйти из строя;
- Стабильность напряжения. Многие приборы чувствительны к перепадам напряжения, поэтому, если установлено, что в данной местности неустойчивая работа трансформатора, то лучше установить стабилизатор, который возьмет на себя работу по выпрямлению тока;
- Изолированность проводов внутри розетки. Из-за плотного размещения контактов внутри коробки часто бывает, что наружная изоляция нагревается и оплавляется. Это приводит к возникновению короткого замыкания между положительными и отрицательными зарядами;
- Плотность примыкания между вилкой и розеткой. Как ни странно, но это также влияет на качество и долгосрочность работы устройства, так как при недостаточном соприкосновении контактов будет возникать нагрев проводов, это тепло будет передаваться на пластиковые элементы, что их разрушит.
Формула расчета силы тока в розетке
I=P/(U*cos ф) , где I — Сила тока (ампер), P — мощность подключенного оборудования (Вт), U — напряжение в сети (Вольт), cos ф — коэффициент мощности (если этого показателя нет в характеристиках оборудования, принимать 0,95)
Давайте рассчитаем по этой формуле сколько ампер сила тока в обычной домашней розетке с напряжением (U) 220В при подключении к ней утюга мощностью 2000 Вт (2кВт), cos ф у утюга близок к 1.
Значит, при включении и нагреве утюга мощностью 2кВт, в сила тока в розетке будет около 9,1 Ампер.
При одновременном включении нескольких устройств в одну розетку, ток в ней будет равен сумме токов этого оборудования.
Сколько ампер в розетке, и сколько вольт: какая сила тока и напряжение; для чего используется розетка трехфазная и однофазная?
Какая максимальная величина силы тока для розеток

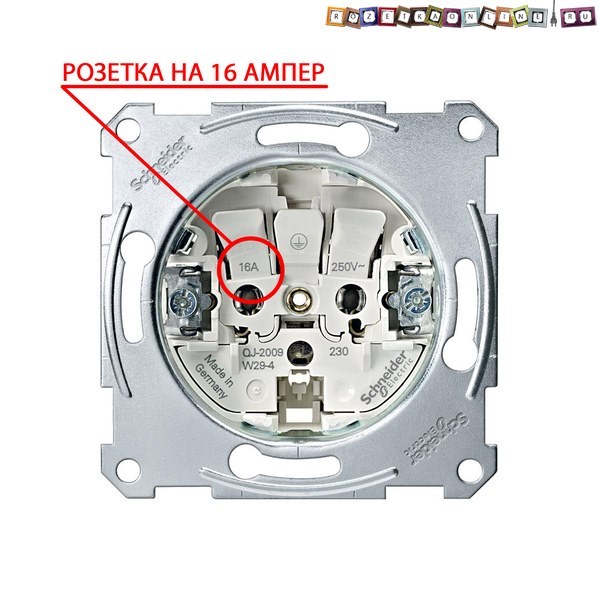

Чаще всего, современные домашние розетки 220В рассчитаны на максимальный ток 10 или 16 Ампер. Некоторые производители заявляют, что их розетки выдерживают и 25 Ампер, но таких моделей крайне мало.
Старые, советские розетки, которые еще встречаются в наших квартирах, вообще рассчитаны всего на 6 Ампер.
Максимум, что вы сможете встретить в стандартной типовой квартире, это силовую розетку для электроплиты или варочной панели, которая способна выдерживать силу тока до 32 Ампер.

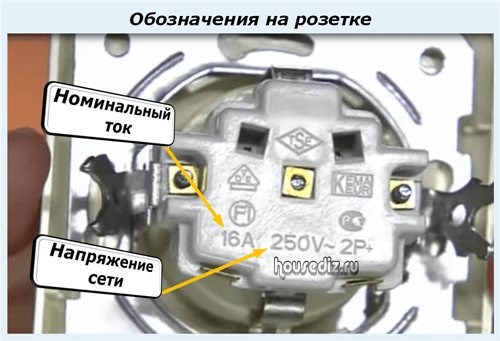

Это гарантированные производителем показатели силы тока, который выдержит розетка и не разрушится. Эти характеристики обязательно указаны или на корпусе розетки или на её механизме.
При выборе электроустановочных изделий имейте ввиду, что, например, розетка на 16 Ампер выдержит около 3,5 киловатт мощности, а на 10 Ампер уже всего 2,2 Киловатт.
Ниже представлена таблица, максимальной мощности подключаемого оборудования для розеток, в зависимости от количества ампер, на которые они рассчитаны.
ТАБЛИЦА МАКСИМАЛЬНОЙ МОЩНОСТИ ОБОРУДОВАНИЯ ДЛЯ РОЗЕТОК, РАССЧИТАННЫХ НА ТОК 6, 10, 16, 32 Ампер
Чаще всего, всё бытовое электрооборудование, которое включается в стандартные розетки 220В, не превышает по мощности 3,5кВт, более мощные приборы имеют уже иные разъемы для подключения или поставляются без электрической вилки, в расчете на подключение к клеммам или к электрическим вилкам для силовых розеток.
Если же у вас остались вопросы о характеристиках розеток или их выборе, обязательно пишите, постараюсь помочь. Кроме того, приветствуется любая критика, дополнения, мнения — пишите.
