Как подключить линейную светодиодную лампу
На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.
- наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
- свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
- постепенное увеличение яркости в момент включения;
- пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
- деградация защитного слоя со снижением светового потока на 30%;
- стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.
Сокращение Т8 указывает на диаметр стеклянной трубки (8/8 дюйма или 2,54 см), а G13 – это тип цоколя, указывающий на расстояние между штырьками в мм.
Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.
Лампы люминесцентные. Классификация и характеристики.
- Обесточьте светильник, чтобы избежать поражения электрическим током.
- Удалите люминесцентные лампы.
- Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
- Вставьте светодиодные лампы.
- Включите электропитание.
Что нужно переделать?

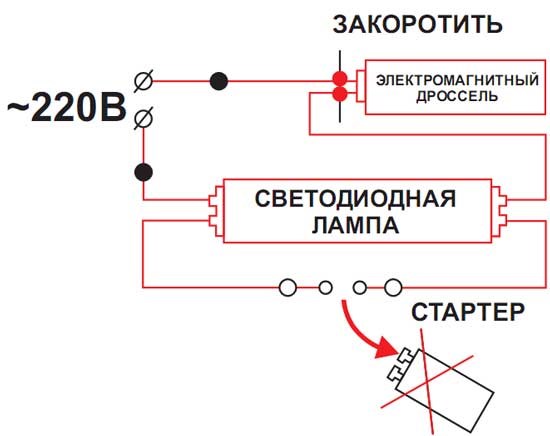

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:
- Отключить защитный автомат и убедиться в отсутствии напряжения.
- Снять защитную крышку, получив доступ к элементам схемы.
- Из электрической цепи исключить конденсатор, дроссель, стартер.
- Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
- Остальные провода можно удалить или заизолировать.
- Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.
Контакты в виде штырьков для подключения светодиодной лампы Т8 отмечены на её цоколе символами «L» и «N».
Не редко в интернете встречаются негативные отзывы о том, что срок службы светодиодных ламп Т8 намного меньше заявленного. Как правило, такие комментарии оставляют люди, купившие китайский «no name» по цене люминесцентной лампы. Естественно качество светодиодов и драйвера не дадут ей проработать даже одного года.

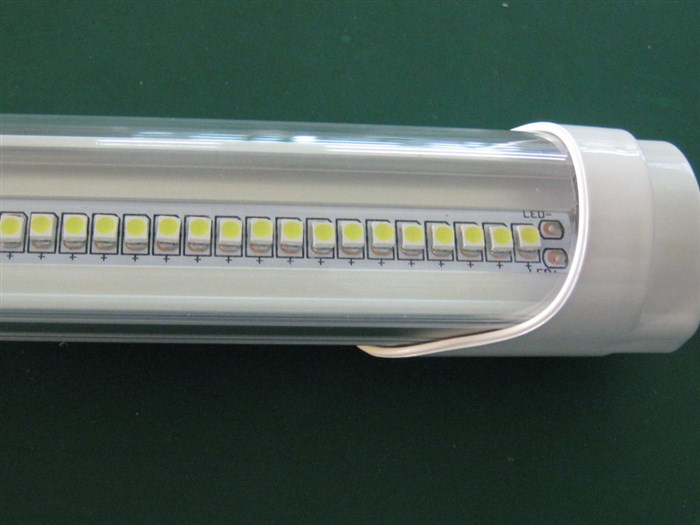

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

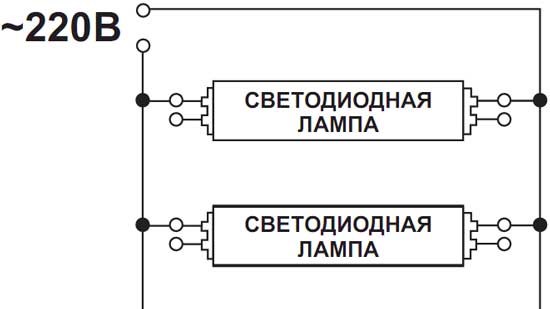

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Преимущества от замены люминесцентных лампочек на светодиоды
Переход на идентичные светодиодные источники позволит достичь экономии электроэнергии в 2-3 раза. Причем это актуально для любой лампочки независимо от ее форм-фактора. Не забывайте, что современные технологии постоянно совершенствуются, так и в случае с LED человечество еще не достигло максимальных высот развития. В будущем такие изделия будут еще более эффективными.
При переходе на светодиоды и желании сохранить освещенность помещений на прежнем уровне, достаточно взять LED-источники на 20 Вт. Таким образом, в месяц на освещение будет уходить 18 кВт, а плата за электроэнергию составит 180 руб. Это в 2,5 раза меньше, но на деле данный показатель может быть значительно выше.
Светодиодные лампы вместо люминесцентных: преимущества и алгоритм замены
- Удалите боковые крышки осветительного прибора.
- Избавьтесь от патронов с изолированными контактами. В патроне есть пружинки, подходящие для крепления лампочки.
- К патрону подведены два провода питания. Они закреплены в контактах, не имеют винтов. Крутить их следует по или против часовой стрелки. Приложите усилие и достаньте один провод.
- Поскольку контакты изолированы, выполнив демонтаж одного провода, вы гарантируете прохождение тока лишь через одно гнездо. Это никак не повлияет на функциональность осветительного прибора, однако в идеале следует установить перемычку, усовершенствовав его.
- Используя перемычку, вы избавите себя от необходимости вылавливания контакта во время поворота светодиодной трубки.
- Перемычку можно создать из оставшихся проводов питания от светильника.
- Установив перемычку, нужно проверить цепь между изолированными частями. Такие же действия нужно проделать с обеих сторон светильника.
- Проверьте, куда уходит оставшийся провод питания. На него должен подаваться «ноль». Другие части вырвите при помощи пассатижей.
Расчет эффективности замены люминесцентных ламп на светодиодные
В таблице ниже представлены показатели мощности для люминесцентных и светодиодных ламп с идентичным значением светового потока.
Исходя из данной схемы, становится понятно, что люминесцентную лампу на 36 Вт можно заменить светодиодной на 18 Вт. Переход на светодиодные источники света рационален не только экономически, но и с точки зрения эффективности. Чтобы понять разницу, давайте перечислим технико-эксплуатационные параметры для каждой лампочки.
- Срок службы приблизительно равен 2000 часам. Конкретное значение напрямую связано с количеством включений/выключений, но для данной величины оно не должно превышать 2000 циклов.
- Поскольку световой поток является рассеянным, то есть расходится в разных направлениях, для повышения освещенности требуется применение отражателей.
- После включения требуется несколько секунд, чтобы выйти на рабочую яркость.
- Из-за использования пускорегулирующего устройства появляются помехи в сети.
- Со временем, независимо от количества включений/выключений, защитный слой из люминофора деградирует, что приводит к уменьшению светового потока на 25-30%.
- Предъявляются особые требования при эксплуатации и утилизации, поскольку принцип действия связан с ртутными парами, заключенными в стеклянной колбе.
- Срок службы превышает 10 000 часов независимо от циклов включения-выключения.
- Направленный световой поток, отсутствие необходимости в применении отражателей.
- Моментальный выход на рабочую яркость при включении лампы.
- Вместо пускорегулирующего устройства используется драйвер, что исключает создание помех в сети.
- Максимальное снижение яркости на фоне более продолжительного срока эксплуатации составляет 10%.
- Уменьшенное потребление электроэнергии.
- Экологичность и безопасность.
