Как Проверить Тен на Электроплите • Как проверить тэн мультиметром

Как проверить ТЭН водонагревателя

В бойлере наиболее уязвимым элементом является ТЭН, именно на него приходится основная нагрузка прибора. О его неисправности могут свидетельствовать прекращение нагрева воды или выключение защиты от действия тока. В некоторых случаях можно самостоятельно определить поломку, если знать, как проверить ТЭН водонагревателя.

Неисправность ТЭНа может быть вызвана несколькими причинами:

  • перегоревшей нитью накаливания, расположенной внутри трубки;
  • опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
  • образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель? Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

Снегозадержатель на крышу

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Последним этапом проверки мультиметром трубчатых электронагревателей бытовой техники, будь то утюг, чайник, водонагреватель или стиральная машина, является измерение сопротивления. Если же вам что-то непонятно, пишите мне!

Замена конфорки на электроплите — как проверить мультиметром

  • Отсутствие протечек потолочных конструкций.
  • Обеспечите надежные характеристики эксплуатации фасадной части дома.
  • Дизайн здания останется в первозданном виде, не будет плесени и грибков.
  • Предупреждение разрушения фундамента дома от прямого попадания воды.

Диагностика ТЭНа на бойлере

В современных системах установлены специальные анодные стержни, обеспечивающие защиту нагревательных элементов от коррозии. Несмотря на защиту, ТЭНы довольно часто выходят из строя и требуют замены. Если вода в бойлере не нагревается, несмотря на работу индикаторов, или корпус бьет током, необходима диагностика ТЭНа. Ее можно провести в домашних условиях.

Но как проверить ТЭН водонагревателя на исправность? Не разбирая аппарат, это невозможно сделать. Чтобы проверить исправность нагревательного элемента, следует:

  • водонагреватель отключить от сети;
  • отсоединить провода;
  • слить всю воду из бака;
  • разобрать корпус и извлечь ТЭН;
  • на его место установить новый элемент такого же типа и проверить его работу.

Однако не всегда под рукой имеются запасные комплектующие. В этих случаях проверить ТЭН можно с помощью тестера, предварительно очистив от слоя накипи.

Правила проверки

Алгоритм проверки ТЭНа не отличается особой сложностью. Однако ее результаты будут более точными, если придерживаться определенных правил:

  • измерительный прибор, который применяется для проверки, должен быть исправен;
  • все провода, подключенные к нагревательному элементу, должны быть отсоединены;
  • места соприкосновения щупов прибора и клемм ТЭНа следует предварительно тщательно очистить от накипи, ржавчины или других загрязнений;
  • необходимы осмотр и проверка предохранительного клапана.

Только при соблюдении всех этих условий можно осуществить точную диагностику узла.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Порядок прозвона

Чтобы провести проверку ТЭНа, предварительно следует рассчитать его сопротивление, используя величину мощности P. Ее значение можно найти в технической документации. Напряжение U в сети берется равным 220 В. Сопротивление R рассчитывается по известной формуле: R = U2/Р.

  • мультиметр настроить на диапазон значений сопротивления до 200 Ом;
  • коснуться проводками измерительного прибора клемм ТЭНа;
  • если он исправен, покажет значение сопротивления, приближенное к расчетному;
  • значение «0» свидетельствует о наличии замыкания внутри нагревательного элемента;
  • значение «1» — указывает на имеющийся обрыв.

На следующем этапе проверяется наличие пробоя ТЭНа на корпус:

  • тестер переключается в звуковой режим;
  • один из его проводков касается вывода ТЭНа, а второй – его корпуса;
  • появление звукового сигнала свидетельствует о пробое корпуса, то есть необходима замена ТЭНа в водонагревателе.

Другие варианты проверки

Проверить ТЭН на обрыв можно и без мультиметра, и без тестера, с помощью лампочки контроля:

Исправность нагревательной детали можно легко проверить индикаторной отверткой, даже не извлекая его из аппарата:

  • отключить посторонние провода;
  • коснуться пальцами одного из контактов элемента, а кончиком отвертки – другого;
  • одновременно палец другой руки нужно прижать к металлическому пятачку на конце отвертки;
  • если лампочка индикатора не загорится, имеется обрыв нагревательной нити.

Как проверить ТЭН

Как проверить ТЭН на водонагревателе или бойлере?

Самый первый шаг – это проверка целостности нити тэна омметром. Зачастую тэны имеют сопротивление в несколько десятков Ом. Для этого необходимо добраться до тэна и измерить сопротивление на его выводах. Под рукой есть тэн от старого бойлера, на его примере и будем проводить проверку.

Для проверки целостности не всегда обязательно снимать тэн полностью, достаточно просто подключить прибор к контактам.

Как проверить ТЭН

Если спираль исправна, то следующий этап проверки – проверка на пробой. В случае если тэн пробивает на корпус, то им пользоваться уже опасно.

Если нет под рукой цифрового или стрелочного мультиметра, тэн можно проверить с помощью контрольной лампочки, последовательно подсоединив ее к тэну.

Как проверить ТЭН мультиметром: стиральной машины, как прозвонить
Проверить тэн на водонагревателе или стиральной машине можно несколькими способами. Самые простые – это прозвонка контрольной лампочкой и проверка омметром.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Откручиваем эту большую стенку, находим там ТЭН, который находится внизу бачка, и отключаем все провода, которые подходят к нему. Если же вам что-то непонятно, пишите мне!

Как проверить ТЭН? Diodnik

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

Как Проверить Тен на Электроплите • Как проверить тэн мультиметром

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В первой схеме схема 1 указаны контрольные точки для проведения поочередной диагностики для отдельных участков электрической цепи. Если же вам что-то непонятно, пишите мне!

Система разбрызгивания пара

  • Отсоединить шнур прибора от электропитания.
  • Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
  • Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
  • Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Как прозвонить ТЭН

Очень часто возникает ситуация, когда перестает греть бойлер, или работать стиральная машина или электрический чайник.

Причиной этому неисправность ТЭНа – трубчатого нагревательного элемента, который греет воду внутри этих приборов.

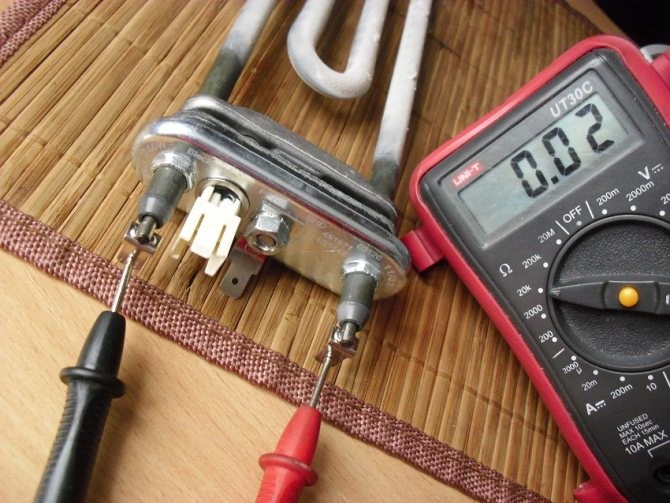

На экране мультиметра видим значение сопротивления.

Если проверяем ТЭН на 2500 Вт, то по формуле расчета мощности

где Р – это мощность в Ватт, U — это напряжение в Волт – у нас это 220В.

мы можем найти расчетное значение сопротивления R:

получаем расчетное значение сопротивления R=2202/2500= 19, 36 Ом.

Сравниваем его с фактическим значением, полученным с помощью мультиметра, и если значения примерно совпадают, то нагревательная спираль ТЭНа исправна

Если, мультиметр показывает «0», это значит – замыкание спирали внутри ТЭНа,

если показывает «1» — это, значит, оборвана нить – требуется замена ТЭНа.
