Возможные варианты соединения токопроводящих жил

Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.

Далее представлены допустимые способы соединения токопроводящих жил.

Клеммные колодки

Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.

Обратите внимание! Клеммы способствуют получению качественного контакта с легким процессом монтажа. При этом отмечается достаточно низкая стоимость изделий. Как правило, клеммные колодки применяются для соединения токопроводящих жил с сечением не более двадцати пяти квадратных миллиметров.

В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:

  1. Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
  2. Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
  3. Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.

Пружинные клеммы

Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.

Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.

СИЗ колпачки

Использование СИЗ колпачков

Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.

Соединение проводов, кабелей: виды, способы, соединители
Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками последний вариант обойдется дешевле. Если же вам что-то непонятно, пишите мне!

Соединение проводов в распределительной коробке: пайка, скрутка, сварка, другое

Формирование качественного контакта между гибким и жестким проводом

Для создания надежного контакта между одножильным жестким и многожильным гибким проводом рекомендуется воспользоваться сваркой или пайкой. Первый вариант предполагает предварительное оплавление жил гибкого кабеля, чтобы они слились в единое целое. В дальнейшем осуществляется сварка жесткого и гибкого провода.

Пайка рассматриваемых элементов производится следующим образом:

  1. Первоначально гибкий проводник наматывается на жесткую жилу.
  2. Затем оголенный край жесткого кабеля загибается таким образом, чтобы зажать в петлю многожильный проводник.
  3. На заключительном этапе производится пайка соединения и его изоляция.

Использование СИЗ колпачков

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

Клеммы

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
у некоторых клемм Wago, есть специальная паста, которая позволяет соединять медные и алюминиевые провода и препятствует окислению;. Если же вам что-то непонятно, пишите мне!

Соединение электрических проводов — надежные способы

  1. Освещение гостиная и спальня
  2. Освещение кухня
  3. Освещение санузел и прихожая
  4. Розеточная группа (в каждой комнате)
  5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Коробка2

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Как скрутить провода правильно

  1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
  2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
  3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
  4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

  1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
  2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
  3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

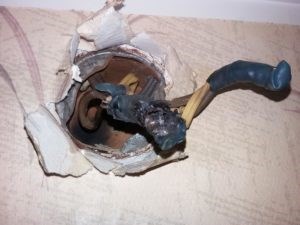

Провод при скрутке греется

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые жилы таким образом, чтобы появилась капелька. Если же вам что-то непонятно, пишите мне!

Соединяем провода правильно: скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

  1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
  2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
  3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Инструмент для обжима проводов

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Сварка провода1

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
К минусам можно отнести затраты на пресс-клещи для соединения проводов опрессовкой и гильзы, неразъемность соединения проводов опрессовкой, т. Если же вам что-то непонятно, пишите мне!

Способы соединения проводов в распределительной коробке

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Как соединять провода опрессовкой

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Опрессовка

Способы соединения проводников

Существует много вариантов соединения проводов в распредкоробке. Выбор конкретного способа зависит от следующих факторов:

  • материала, из которого изготовлены жилы (стали, меди, алюминия);
  • условий окружающей среды (улица/помещение, работа в земле или воде и т.д.);
  • количества проводов;
  • совпадения или несовпадения сечения жил.

С учетом указанных параметров подбирается наиболее подходящая методика.

Используются следующие способы соединения проводов в распределительной коробке:

  • клеммными колодками;
  • пружинными клеммами Wago;
  • самоизолирующими зажимами (СИЗ, или пластиковыми колпачками);
  • скруткой;
  • опрессовкой гильзами;
  • пайкой;
  • «орешками»;
  • болтовыми соединениями.

Ниже рассмотрим особенности каждого из перечисленных способов.

Клеммные колодки

Клеммы — это устройства, изготавливаемые из пластика, внутренняя часть которых содержит латунную втулку. По обеим сторонам втулки расположены винты.

Соединение проводов клеммами

Для соединения проводов друг с другом нужно с каждой стороны клеммной колодки вставить по проводнику и плотно их зафиксировать винтами. Указанный способ стыковки наиболее распространен в распредкоробках, а также при монтаже осветительных приборов, розеток и выключателей.

Обратите внимание! Входные отверстия клеммных колодок отличаются по диаметру в зависимости от сечения предназначенных для них жил.

  • невысокая стоимость клеммных колодок;
  • простота и удобство монтажных работ;
  • надежность фиксации проводника;
  • возможность соединения малосовместимых материалов, таких как медь и алюминий.
  1. Предлагаемые в продаже колодки нередко отличаются низким качеством, что обнаруживается при стыковке и вынуждает браковать изделия.
  2. Допускается соединение лишь двух проводов.
  3. Клеммные колодки не подходят для алюминиевых или многожильных проводов, так как алюминий хрупок, а жилы многожильного проводника слишком тонки.
  4. Способ хотя и надежный, но более качественное соединение можно получить, к примеру, при пайке.

Клеммы Wago

Пружинные клеммные колодки Wago — одно из наиболее популярных устройств, используемых при соединении проводов.

В отличие от стандартных клеммников, в Wago стыковка осуществляется не винтами, а при помощи особого механизма. Приспособление оснащено рычагом, который позволяет закреплять проводник, сохраняя его целостность. Перед тем, как использовать Wago, нужно удалить изоляционный слой. Далее жилы направляются в колодочное отверстие.

Как соединить многожильный и одножильный провод: обзор способов и устройств

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. Если же вам что-то непонятно, пишите мне!

Соединение проводов. Видео и фото рощиты. Сборка и проектирование

  1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
  2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
  3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
  4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

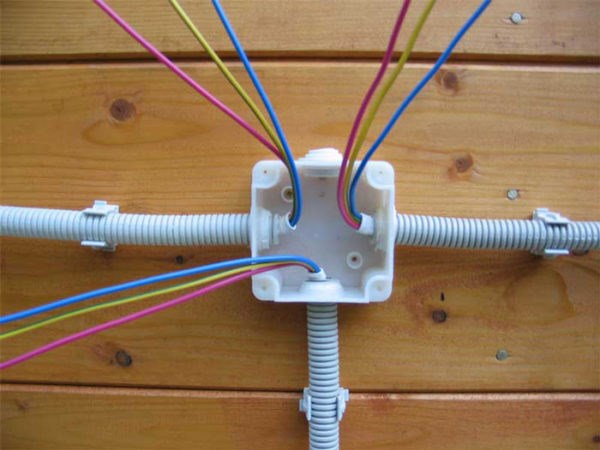

Распределительная коробка

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Клеммы для соединения проводов

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

Почему лучше обжать (опрессовать) провода

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя в расплавленном состоянии он блестит. Если же вам что-то непонятно, пишите мне!

Вывод

Соединение электрических проводов на улице

Что делать, если появилась необходимость соединить провода на улице, под открытом небом?

На улице это можно делать разными способами: с помощью «орешка», с помощью болта, скруткой. На какое-то время такие способы не плохо показывают себя в работе, но затем происходит окисление жил, ослабление болтового присоединения, ржавчина. Начинается проблема.

Соединение электрических проводов на улице

Нужно понимать, что на такие способы будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

Кабель завести в распределительную коробку. Надеть гильзы на оголенные жилы с использованием токопроводящей пастой и опрессовать.

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

После того, как остынут термотрубки, аккуратно уложить в коробку готовые соединения и закрыть плотно крышкой.

Этот способ обеспечит вам высокую надежность на многие, многие годы.

В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот способ, который подойдет для вашего условия эксплуатации.

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
